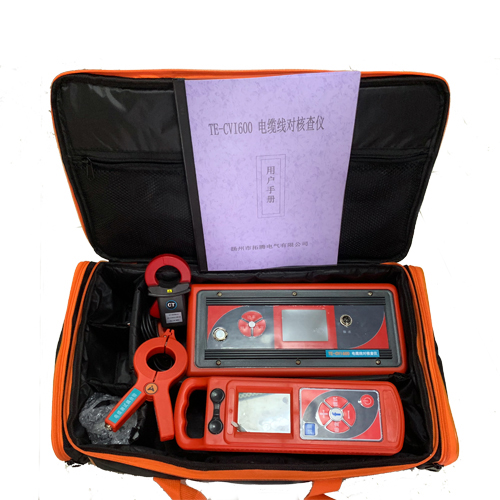

TE-CVI600電纜線對核查儀

        通訊機房中眾多的線纜盤根錯節，好似無盡的“迷宮”。在機房維護工作中常會遇見帶電電纜上下端子無法確認，排查線纜由于缺乏有效工具，需要耗費大量的時間及人力。時常發生由于線纜排查錯誤引發的機房割接事故。TE-CVI600電纜線對核查儀的出現徹底解放了維護人員的排查壓力，已成為電纜切割必備之選。

產品簡介

      TE-CVI600電纜線對核查儀是揚州市拓騰電氣有限公司針對大中型機房日常維護需要開發的一款新型智能多用途儀表，主要解決大型機房生產維護工作經常遇見的帶電電纜上下端子無法確認；線纜摸排需要耗費大量的時間和人力的問題。

      TE-CVI600電纜線對核查儀精確度極。能有效排除電纜中雜波分量的干擾，能在錯綜復雜的環境中快速識別出被測電纜。同時，不會對機房其他設備產生干擾，真正做到無副作用檢測。

      TE-CVI600電纜線對核查儀操作方便簡易。進行電纜識別時不受空間限制，方便測試人員工作；識別終端采用智能操作系統，具備大屏幕彩色液晶屏顯示，操作更加簡易；找到被測目標后，會有聲光提示，可幫助現場人員準確無誤的找到被測電纜。

       TE-CVI600電纜線對核查儀的應用大大提線路的維護及檢修效率，有效避免割接過程中人為誤判造成的責任事故，安全可靠，適用性廣泛！

      通訊機房中常常需要割接線纜或重新改造遷移，而機房中的線纜卻錯綜復雜，難以靠人工來確定線纜的去向，經常發生割接錯誤的事故。

      傳統的線纜核查技術通過檢測被測線纜上施加的音頻信號的幅度和能量，能夠一定程度上進行線纜核查工作。但該法需要找到與系統接地相獨立的接地方式時較為準確，如果多路電纜的接地是共同接地（目前普遍采用的建設方式），則因?yàn)檫h(yuǎn)端接地電阻的差別或缺失，導致每一路電纜的信號流改變甚至無信號流，產生誤判或難以辨別。而且上述方法在檢測一路雙橋的時候，兩回電纜的信號為等值，無法判斷目標電纜。因此單一的音頻信號大法判斷標準容易形成誤判，造成嚴重影響。

      我們?cè)趥鹘y(tǒng)電纜線對核查儀方法的基礎上更進一步，研制開發了新型TE-CVI600型線纜核查儀，由于采用相位方向概念以及模糊判斷技術，使得線纜識別判斷具有唯一性，從原理上解決了這一問題，使得線纜核查問題不再困難。

      TE-CVI600型線纜核查儀可使用帶電直連、停電直連、耦合三種方式施加信號，使用耦合方式進行接收，不影響被測系統正常工作。采用的新型信號檢測技術，依據被測線上電流信號的有無、幅度和相位方向，進行多角度模糊計算，得到可信的結果；

以下難題迎刃而解：

機房沒掛牌（標簽）

判斷線纜帶電不帶電

這條電纜到哪里去了

現場線纜比較多，識別中電流大小差不多

直流、交流都要識別

產品特點

TE-CVI600電纜線對核查儀產品特點

 ■ 獨有的技術識別引號方向，保證識別準確率到達百分之百，以保證對電纜進行帶電操作時萬無一失，無任何系統風險。

 ■ 操作簡單：被測系統供電，自動匹配系統電壓。具備智能模式，接上設備后一鍵啟動，無需進行任何設置，即可在另外一端開始識別，簡單效。

 ■ 智能操作：儀器可依據被測線上電流信號進行多角度自動分析，得到可信的結果。

 ■ 智能判斷：通過模糊計算可準確判斷主線及分支

 ■ 微功耗設計，對相鄰線對的數據傳輸不會產生串?dāng)_及干擾；

 ■ 抑制干擾：采用新型相位時頻域數字濾波器技術和獨特DSP數字信號處理技術，

 ■ 雙鉗配置，既可識別電纜也可識別線對；

 ■ 100%的識別：采用幅度及方向的雙模識別方式，克服了只靠大小識別的盲點。

 ■ 大屏幕彩色液晶顯示、真人語音提示識別方向；

 ■ 多模輸入：可帶電直連、停電直連、耦合三種信號注入方式。

 ■ 安全可靠：采用智能擾動識別信號，不會對機房設備產生干擾，不影響機房設備的正常運行。

 ■ 適用范圍廣：適用于通信機房、電力機房、鐵路機房、民宅樓等 -48V/220V系統、電力220V/380V系統。

 ■ 適用性強：配備多種電流檢測霍爾柔性線圈、大中小三種規格鉗口的電纜鉗，以適應機房?jī)?nèi)各種線徑、各種排列分布的電纜的識別信號檢查。

 ■ 識別距離長：不受電纜鎧是否接地、阻值大小、同步信號衰減等因素影響，可對長距離的電纜兩端進行識別，適用于各種綜合體的電纜帶電識別。

 ■ 帶電電纜識別：割接、負載調整、供電電路故障排查時，都是帶電操作。所以電纜帶電識別是機房電纜操作時必要條件。

產品功能

TE-CVI600電纜線對核查儀功能特點：

  1、可帶電直連、停電直連、耦合三種方式施加信號，可用于測試交流0-400V系 統、直流0-400V系統，自動識別輸出模式；

  2、直連施加方式具備大夾子、小夾子、市電插座等施加方式，耦合施加使用大功率耦合鉗；使用非接觸耦合方式取樣擾動電流信號，方便安全；

  3、施加信號具有相位方向信息，提供更豐富信息量和更完備識別判據；具有傳統的電流幅度測量，初步識別被測電纜；使用新型的相位方向檢測算法作為識別電纜的依據，進一步確定被測電纜，識別精確度顯著提，適用現場環境類型更廣泛；

  4、工作頻率：具有低、中、三種測試頻率，適用各種用戶需求，不影響被測系統正常工作；

  5、大輸出電壓可達150V，輸出功率檔位可調，適應各種現場；

  6、采用新型相位時頻域數字濾波器技術和獨特DSP數字信號處理技術，抗干擾性能強；

  7、3.5寸彩色清液晶顯示器，界面簡潔大方，用戶界面友好。識別終端依據幅度、相位自動判斷出正確的被識別電纜，并顯示當前電纜上信號的幅度和相位，用醒目方式表現在屏幕上；

  8、采用大容量鋰電池供電，不受使用場合影響；滿功率使用時間大于6小時，強力持久；

  9、可提供多種口徑電流鉗，包括：柔性線圈、大鉗口鉗、小鉗口鉗，大直徑可達250mm，適用于各種現場情況。

產品參數

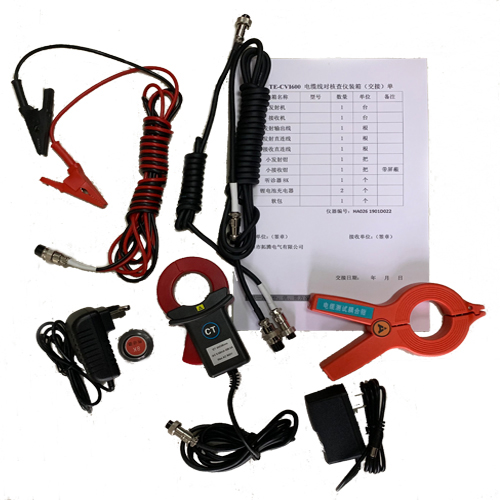

儀器附件圖
