T-20電力電纜多次脈沖故障測試系統

產品簡介

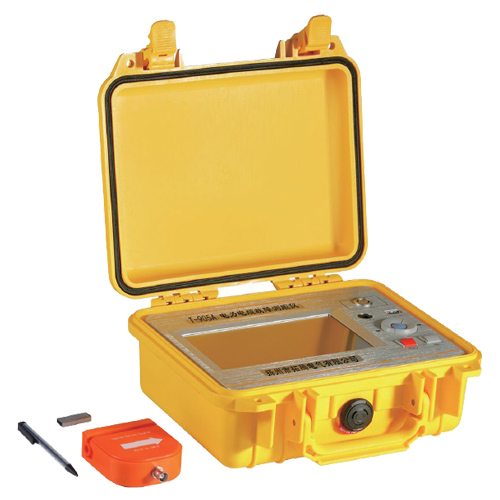

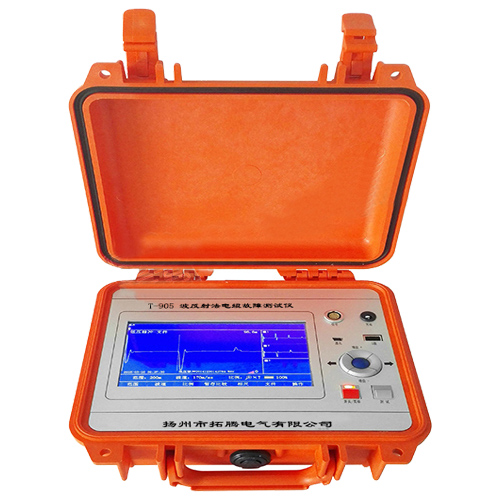

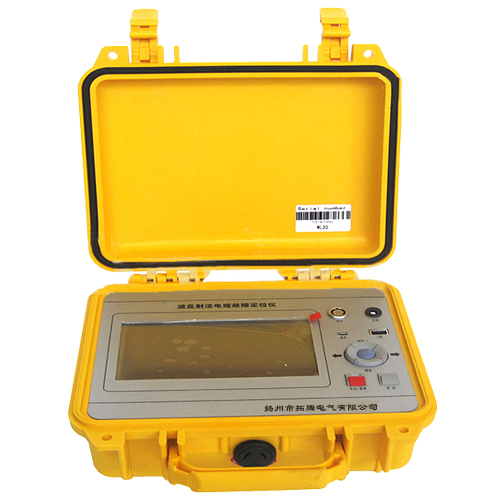

      T-905多次脈沖法電纜故障測試儀在國內處于絕對地位，較大的超越了其它多種類型的電纜故障測試設備。T-905多次脈沖法電纜故障測試系統是揚州拓騰電氣在二次脈沖法電纜故障測試采樣技術基礎上精心研發的電纜故障定位裝置。簡化了電纜故障定位的復雜性及難度，提出了更新穎的電纜測試方法及手段，實現了更快捷簡便的故障波形判斷方式，達到了電纜故障定位革命性的改變！

   本儀器在低壓脈沖方式下可單獨使用；在脈沖電流方式下需要和壓信號發生器配合使用；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點，它們共同組合成一套性能的，能夠提供多種創新特性的電纜故障查找系統。

功能特點

1、多種測距方法：

   • 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。

   • 脈沖電流法：適用于阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與壓部分完全隔離，安全可靠。

   • 多次脈沖法：測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度。

2、200MHz實時采樣：

   • 國內同類儀器采樣頻率。

   • 提供0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。

3、觸摸操作和機械按鍵兩種操作方式

   • 觸摸按鍵，操作更加靈活，具有手勢操作功能。

   • 可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。

   • 兼容機械按鍵操作，五向按鍵，操作更加人性化。

4、LED大屏幕彩色液晶顯示，界面友好：

   • 波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。

   • 7寸大屏幕液晶，160°可視角度，顯示內容豐富、直觀。

   • 功能菜單簡單實用，功能強大。

5、畫中畫暫存顯示功能

   • 界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。

6、嵌入式操作系統

   • 設計采用嵌入式操作系統Microsoft Windows CE 6.0+ARM9的結構設計，穩定的軟件設計，更的處理速度。

   • 專用的軟件管理平臺，完成軟件升級、備份、還原等功能，使軟件維護更加方便。

7、標尺功能

   • 可以設置1個起點，10個接點，1個故障，1個全長。直觀顯示電纜的基本情況

   • 屏幕同時顯示標尺和測試波形，使分析電纜波形更直觀、更易懂。 　

8、波形存儲、計算機聯機通訊：

   • 可在機內存儲大量波形。

   • 使用U盤進行波形數據的導入導出。

   • 可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。

   • 提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。

9、電源管理：

   •  儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。

   • 內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。

   • 工作時間長：使用充滿電的聚合物鋰離子電池，儀器能連續工作5小時以上(電池老化后使用使用時間會縮短)。

10、堅固機殼，質輕便攜。

主要參數

 1、工作模式：低壓脈沖、脈沖電流、多次脈沖。

 2、信號增益調節范圍：70dB。

 3、低壓脈沖發射電壓：32V。

 4、分辨率：0.4m。

 5、分辨率：0.4m。

 6、大采樣頻率：200MHz實時采樣。

 7、大測距范圍：100km。

 8、測距盲區：2m。

 9、通訊接口：USB。

 10、電源：聚合物鋰離子電池組，標稱電壓7.4V。

 11、按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。

 12、電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用5小時以上(隨著電池的老化，連續使用時間會相應縮短)。

 13、充電器：輸入AC220V，50Hz，充電電流2A，充電時間8小時。

 14、體積：274×218×81mm

 15、質量：3.5kg

 16、使用條件：

　溫度：-10℃～+40℃；

　濕度：5％～90％RH（25℃）；

　海拔：h<4500m。

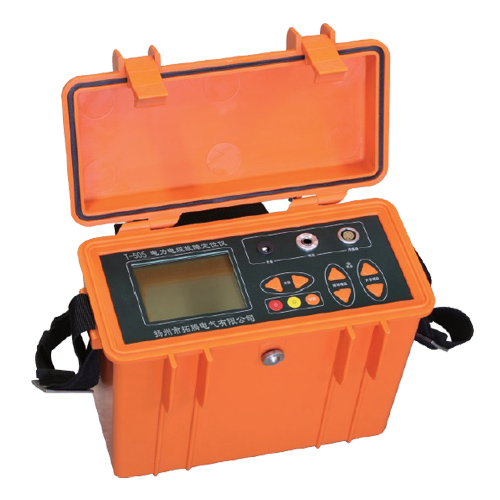

T-D505/T-D505A電力電纜故障定點儀

　　T-D505電力電纜故障定點儀，配合壓信號發生器使用，提供先進的聲磁波形顯示的聲磁同步法，對故障點進行精確定點。

功能特點

 1、聲磁同步接收，抗干擾能力強。

 2、聲磁信號波形顯示，信號和噪聲易于區分。

 3、光標測量聲磁延時，精確判斷故障點的遠近。

 4、可根據磁場波形的初始極性，在定點的同時進行路徑探測。

 5、性能抗噪耳機監聽。

 6、大屏幕液晶顯示，界面友好、簡單易用。

 7、內置大容量鋰離子電池供電，配快速充電器。

 8、電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。

 9、防護等級，小巧便攜。

主要參數

1、聲磁同步定點功能：

  » 聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。

  » 信號增益：80dB。

  » 定點精度：0.1m。

2、電源：

  » 電池：18650鋰電池×2

3、顯示方式：LCD 320×240點陣大屏幕液晶。

4、體積：270mm×150mm×210mm。

5、質量：1.5kg。

6、使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。

T-S300多次脈沖耦合器

■　用途：

     ➤ 用于向故障電纜耦合多次脈沖測距信號。

■   特性：

     ➤ 新多次脈沖測距技術。

     ➤ 脈沖平衡技術，使測距波形區分更明顯易于定位。

     ➤ 壓隔離防護，安全可靠。

     ➤ IP65防護。

■   性能指標：

     ➤ 輸入脈沖電壓：≤32KV

     ➤ 輸入脈沖能量：≤4kJ

     ➤ 測試脈沖電壓：300Vpp

     ➤ 電源：AC220V,50Hz

     ➤ 體積：419×320×341mm

     ➤ 質量：10kg

T-S一體化直流壓發生器

■  用途：

     ➤ 對故障電纜施加脈沖壓使故障復現，用于故障測距和定點

■  系列化：

     ➤  T-S3204：0-32kV，4μF電容，儲能2000J

     ➤  T-S3202：0-32kV，2μF電容，儲能1000J

     ➤ T-S1010：0-10kV，10μF電容，儲能500J

■  特性和指標：

    ➤  便攜性：檔防護便攜機箱，配置拉桿和機輪

    ➤  安全性：一體化設計，電容內置，無壓外露，斷電自動放電

    ➤  放電方式：手動、周期、直流

    ➤  電源：AC220V，50Hz

    ➤  體積：500×280×450mm

    ➤  質量：18kg

      低壓脈沖方式和多次脈沖方式：初始測試時選擇的范圍應大于電纜全長至少幾百米，如電纜全長為1400m，則應選擇3000m范圍，而不應選擇1500m。若發現可疑點較近，為了得到更的測距分辨率，可以適當將范圍縮小。

      脈沖電流方式：初始測試時選擇范圍應大于等于電纜全長的3倍。如電纜全長為200m，則應選擇800m測試范圍。若發現可疑點較近，為了得到更的測距分辨率，可以適當將范圍縮小

【波反射法/脈沖反射法】 低壓脈沖反射法   脈沖電流法 【直流壓閃絡（直閃法）和沖擊壓閃絡（沖閃法）】  二次脈沖法 三次脈沖法 穩定弧反射法

【壓電橋法】 低壓電橋法 壓電橋法

                                                   故障性質和測試方法按下表判斷和選擇表
