T-120全功能電纜故障測試系統

產品簡介

      電力的輸送和有線通信的暢通有賴于電纜線路的正常運行。一旦線路發生故障，就會造成電力以及通信的中斷，及時查出故障并迅速予以排除，就會避免造成很大的經濟損失和不良的社會影響。新一代便攜式綜合測試儀，集成測距、定點、路徑探測功能。設備數量、體積、重量大幅縮減，功能強大，簡單易用，小巧便攜，是拓騰電氣精心研發的傳統設備的換代產品。能對電纜的阻閃絡故障，低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲磁法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

產品組成

      T-120M電力電纜故障綜合測試儀（以下簡稱主機）

      T-120T電纜路徑探測信號發生器（以下簡稱信號發生器）

◎主機有以下功能：

1、功能全面

  • 低壓脈沖故障測距

  • 脈沖電流故障測距

  • 聲磁同步精確定點

  • 電纜路徑探測

2、故障測距功能：

  • 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距。

  • 脈沖電流法：適用于阻、閃絡型故障的測距，使用電流耦合器從地線上采集信號，與壓部分隔離，安全可靠。

3、精確定點功能：

  • 聲磁同步接收，抗干擾能力強。

  • 聲磁信號波形顯示，信號和噪聲易于區分。

  • 光標測量聲磁延時，精確判斷故障點的遠近。

  • 可根據磁場波形的初始極性，在定點的同時進行路徑探測。

4、路徑探測功能：

• 信號發生器：

　　　　　• 大容量鋰離子電池供電，擺脫市電束縛。

　　　　　• 全自動功率匹配和保護，無需人工調整。

　　　　　• 較大功率輸出。

  • 音峰／音谷法路徑探測。

  • 信號幅值顯示。

  • 可進行80％法或45°法測深。

5、大屏幕液晶顯示，界面友好、簡單易用。

6、SD卡存儲測試波形，存儲容量大，可導入計算機進行存檔、分析和打印。

7、內置大容量鋰離子電池供電，配快速充電器。

8、電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。

9、集成化設備，小巧便攜。

技術指標(M為主機，T為信號發生器，M&T為共同特性)

1、測距功能（M）：

  • 測距模式：低壓脈沖、脈沖電流。

  • 采樣頻率：100MHz。

  • 分辨率：低壓脈沖模式1m；脈沖電流模式4m。

  • 低壓脈沖模式發射電壓：30V。

  • 測距范圍：30km。

  • 盲區：2m。

2、聲磁同步定點功能（M）：

  • 聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。

  • 信號增益：80dB。

  • 定點精度：0.1m。

3、路徑探測功能（M）：

  • 接收頻率：1kHz。

  • 增益：80dB。

4、路徑探測信號發生器（T）：

  • 發射頻率：1kHz。

  • 發射功率：≥3.5W。

  • 輸出特性：開路電壓≥100Vp-p；短路電流≥300mA；根據實際負載全自動匹配；自動短路保護。 電源：

  • 電池（M&T）：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。

  • 功耗：主機（M）400mA，可連續使用時間>6小時；信號發生器（T）500mA�？蛇B續使用時間>5小時；

  • 充電器（M&T）：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。

  • 充電時間（M&T）：<4小時。

5、顯示方式：主機（M）320×240點陣大屏幕液晶；信號發生器（T）：表頭。

6、體積（M&T）：270mm×220mm×80mm。

7、質量：主機（M）1.5kg；信號發生器（T）1.5kg。

8、使用條件（M&T）：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。

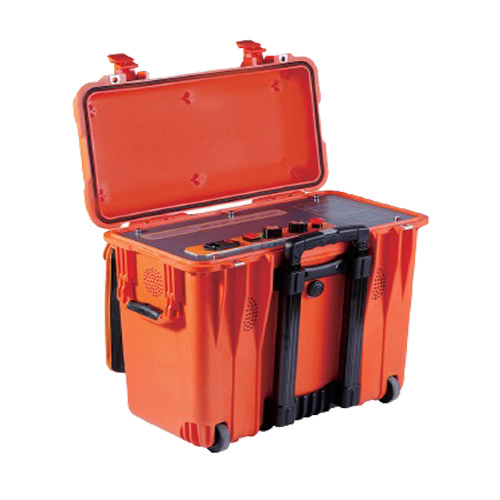

T-S一體化直流壓發生器

■  用途：

     ➤ 對故障電纜施加脈沖壓使故障復現，用于故障測距和定點

■  系列化：

     ➤  T-S3204：0-32kV，4μF電容，儲能2000J

     ➤  T-S3202：0-32kV，2μF電容，儲能1000J

     ➤ T-S1010：0-10kV，10μF電容，儲能500J

■  特性和指標：

    ➤  便攜性：檔防護便攜機箱，配置拉桿和機輪

    ➤  安全性：一體化設計，電容內置，無壓外露，斷電自動放電

    ➤  放電方式：手動、周期、直流

    ➤  電源：AC220V，50Hz

    ➤  體積：500×280×450mm

    ➤  質量：18kg
