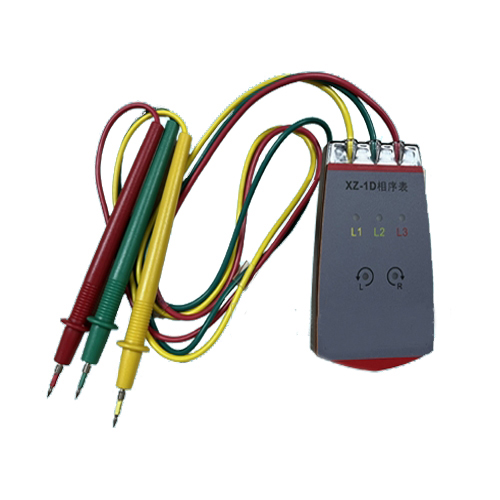

XZ-1D相序表 【接觸式|非接觸式】

      本目錄是揚州市拓騰電氣有限公司自主研發生產的XZ-1D相序表接觸式|非接觸式產品，歡迎您來電咨詢該產品的詳細信息！XZ-1D相序表的種類有很多，不同的應用也會有細微的差別，本公司為您提供全方位的解決方案。PHASE INDICATOR MODEL

一、相序表用途：

       判定三相電的相序及缺相情況

二、相序表特點：

      直接由被測電源供電，無需電池；

      用發光二極管指示相序和缺相；

      逆相序時蜂鳴器發出報警聲；

      測量時間不受限制。

三、相序表主要指標：

      輸入電壓：3×50V——3×500V

      絕緣：三相輸入線與機殼間：﹥100M/1000V

     耐壓：三相輸入線與機殼間：500V/1min

四、相序表使用方法：

    1 、接線：將相序表三根表筆線A（紅，R）、B（蘭，S）、C（黑，T）分別對應接到被測源的A（R）、B（S）、C（T）三根線上。

    2、 測量：按下儀表左上角的測量按鈕，燈亮，即開始測量。松開測量按鈕時，停止測量。

    3、 缺相指示：面板上的A、B、C三個紅色發光二極管分別指示對應的三相來電。當被測源缺相時，對應的發光管不亮。

    4、 相序指示：當被測源三相相序正確時，與正相序所對應的綠燈亮，當被測源三相相序錯誤時，與逆相序所對應的紅燈亮，蜂鳴器發出報警聲。

   注1：正相序表示UA0、UB0、UC0（或UAB、UBC、UCA）依次滯后120度；逆相序表示UA0、UB0、UC0（或UAB、UBC、UCA）依次超前120度。

   注2：要使逆相序變?yōu)檎�相��，只要交換A、B、C三根線中任意兩根線即可。

   注意：當三相輸入線有任意一條接電時，表內即帶電。打開機殼前，請務必切斷電源。

 外型精巧美觀,方便攜帶使用.
 PC材料面殼,安全耐用.
 產品設計符合CATⅢ600V安全標準.
 LED發光及蜂鳴提示,判斷旋轉方向.
 檢測電壓使用范圍:200V～600V
 檢測頻率使用范圍:20HZ～400HZ
 環保型設計,無需使用電池.

 儀表尺寸:98(L)×58(W)×23(H)mm
 測試連接線長度:1m
 重量:約132g
