HX1-1普通型核相儀

產品簡介

      HX1- 1 普通型核相儀主要適用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能，具備很強的抗干擾性，符合 ( EMC ) 標準要求，適應各種電磁場干擾場合， 同時可適用于 APT, YCA 及 DXN 系列戶內壓帶電顯示裝置。其內部電路采用低電壓、低功耗設計，產品性能穩定，使用安全，可靠性。

執行標準：GB 25081- 2010、DL/T 538- 2006。

      本產品是我公司根據用戶需求，設計生產的戶內壓帶電顯示裝置(指示器面板設置相位測試端)配套使用的HX1-1型核相儀。適用于戶內3.6、7.2、12、40.5kV頻率50Hz配置戶內壓帶電顯示裝置的雙電源、多電源供電的變電所、配電所(特別是電纜進線時)，在檢修后和送電前，無須打開開關柜柜門，即可在低壓端進行相位比較。

產品操作

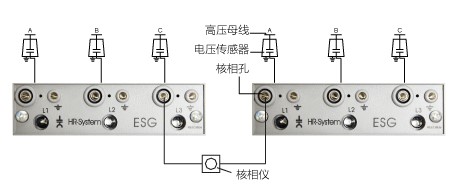

      兩個同頻率的信號，個信號的過零點，與第二個信號的過零點之間的距離，可用相位角度做單位，也可用時間做單位，來比較相位差。相位比較之前,首先要確保壓開關柜內部配線正確,即裝配的電壓傳感器與電壓指示器 之間的連接導線的相序要正確.當兩個壓電源正常供電,在確認各電源開關柜上面的電壓 指示器正常指示后，再進行其他操作：先將比較器一端的插頭，插入運行電源開關柜上面的電壓指示器面板L1相位測試端，然后把比較器另一端的插頭，分別插入待定電源開關上面電壓指示器面板上的L1、 L2、 L3相位測試端，觀察核相器指示燈發光情況。

■  如果實際相位一致，則核相儀指示燈不亮；

■  如實際相位不一致，則核相儀指示燈亮                                驗電燈（選配件）

■  單相對地可做驗電器用                                        型號：XMZ-1(適用于西門子柜型）

產品參數
