產品簡介
FRD型核相儀是新研制出的新型核相產品，分別用于6、10、35系統，確定兩個電網（發電機組）相位是否相同，以便確定并網。其絕緣管采用性能絕緣材料，核相儀表采用塑料外殼配合活動支架，可方便地將核相儀表在絕緣管上靈活地改變觀看角度，使用安裝簡便易行。
產品特點
1. 在核相時，相位不相同時，顯示電壓。
2. 可用220V低電壓檢驗核相儀表是否正常。
3. 核相儀表內部設有自動電源開關，使用時電源自動打開，不用時電源自動關閉，方便、節能。
產品性能|產品參數
1. 絕緣材料的性能指標：（表一 材質特性）
項 目
單 位
指 標
耐熱性不低于
℃
200
抗沖擊（縱向）不低于
mpa/cm
147
抗彎度（縱向）不低于
mpa
343
表面電阻系數（水浸后）不低于
Ω
10×1011
體積電阻系數（常態）不低于
Ω/cm
10×1031
2. 絕緣耐電壓：（表二）
|
絕緣部件額定電壓（單位：KV） |
沖擊承受電壓（單位：KV） |
極間距離 |
|
10 |
100 |
0.4 |
|
35 |
150 |
0.6 |
3. 絕緣管的長度及衰減電阻的參數：（表三）
|
額定電壓（KV） |
衰減部件 |
有效長度 （M） |
握手長度 （M） |
全長 （M） |
收縮長度 （M） |
節數 |
|
|
長度（M） |
阻值（MΩ）±5% |
||||||
|
6-10 |
0.55-0.7 |
36-50 |
0.8 |
0.8 |
1.6 |
0.8 |
2 |
|
35 |
0.7-0.9 |
100-150 |
0.9 |
0.6 |
2.6 |
1.0 |
3 |
4. 辨別相位儀器信號反應：（表四）
|
辨別信號 |
表記 |
語言 |
燈 |
|
不同相位有 三反應信號 |
數字顯示相應電壓 |
發出音響 |
燈亮 |
|
同相位 無三反應 |
無指示 |
無音響 |
不亮 |
產品使用方法
1. 自行檢測辨別相位儀器是否良好。
先將試驗線插入儀表插口，另一端插入220V電源。此時按表四所述有三反應，若有三反應表示是好的。若無三反應，表示有問題，不能用。
2. 用萬用表檢測壓連線是否導通。
3. 測試表頭事項：
以上方法檢測核相儀表是正常的，就可以正式核相了。如果已經知道核相儀表是正常的，也可不用檢測直接使用。在檢測中如果沒有電壓顯示，說明電池電壓不足，應更換電池。可打開儀表外殼換上新的9V層疊電池。
注：電池電壓低于6V時，沒有聲音提示，只要電壓不低于4.5V，都可正確顯示。

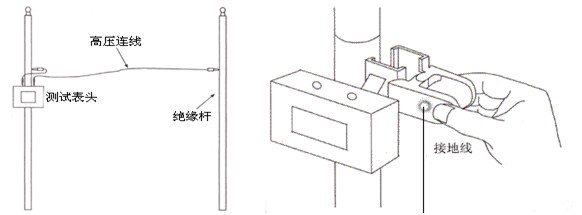

4. 按下圖接好壓連線：
5. 預測核相器：
在正式核相前，可先在同一電網系統,對核相器進行檢測是否良好。一人將甲棒與導電體其中一相接觸，另一人將乙棒在同一電網導電體逐相接觸。表四所述不同相有三反應，同相無三反應。然后可以正式核相位。
6. 正式操作：
核相操作應由三人進行，兩人操作，一人監護。必須逐一操作, 逐一記錄,根據表四所述的“三有三無”確定是否相位。核相位操作要認真執行本單位制定的規程制度。
7. 保持安全：
在操作時，人體不得接觸核相儀表、壓連線及接地線，要保持安全距離。
產品附件
1. 絕緣桿 2根 2. 測試表頭 1只
3. 測試連線 1組 4. 接地線自配
5. 自檢插頭 1只 6. 說明書 1份
7. 保修卡 1份
