ITS-DK-III電抗器性能綜合測試系統

產品簡介

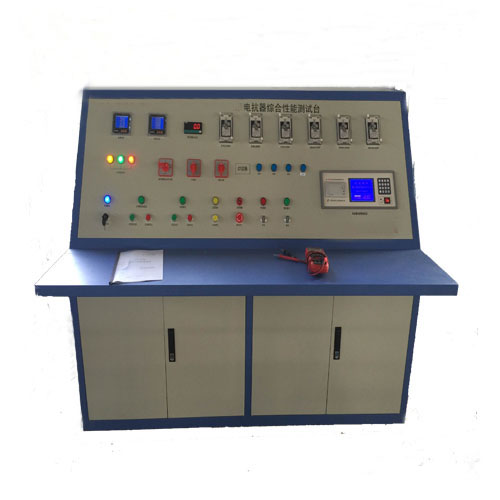

      ITS-DK-III電抗器測試系統是我公司專門針對電抗器生產制造廠家開發的綜合試驗系統，集手動控制（ITS-DK-II）與計算機控制于一體。該測試系統性能穩定、測試精度、操作簡便、自動化程度等特點，是進行電抗器例行試驗和型式試驗的理想試驗設備。

產品功能

 ◆  計算機控制系統為Windows操作系統，試驗軟件為全中文語言環境，試驗數據在屏幕上實時顯示。

 ◆  試驗臺的外觀簡潔大方，易于操作，試驗人員經過簡單的培訓就可以輕松的掌握操作流程。

 ◆  功率分析儀采用性能DSP技術，純電阻取樣，與進口功率分析儀原理相同，可用于低功率因數試驗場合的測量。

 ◆  可根據用戶提供的樣稿設計出廠試驗報告和打印格式，試驗結束后試驗報告可直接打印或編輯打印(限于測試項目)。

 ◆  試驗臺上設有機械式緊急停止按鈕，以備在緊急情況下保證人員、設備和被試品的安全。

產品試驗類型

 ①  CKSG及CKSC系列三相串聯電抗器

 ②  QKSG及QKSC系列三相啟動電抗器

 ③  HKSG系列三相進線電抗器等系列產品

 ④  磁控電抗器(MCR)型-SVC

產品參數

 ◆  端電壓的測試范圍:0-10Kv

 ◆  電流的測試范圍:0-3000A

 ◆  可以滿足試品的大容量:2880Kvar

 ◆  可以滿足試品的電壓等級:0.4、0.6、10、20、35Kv

產品試驗項目

 1)  電抗器繞組電阻測試

 2)  電抗器的端電壓、電流測試

 3)  電抗器的電抗、電感測試

 4)  電抗器的損耗測試

 5)  電抗器工頻外施耐壓試驗

 6)  電抗器匝間耐壓試驗

產品擴展試驗項目

 1)  變壓器溫升試驗(可以自動繪制溫升曲線)

 2)  絕緣電阻測試(吸收比及極化指數)

 3)  雷電沖擊試驗。
