產品簡介
TEDL-TX-80型變壓器鐵芯接地電流測試儀是專為現場在線測試電力系統中變壓器鐵芯接地電流、漏電流而精心設計制造的，由主機、電流鉗、監控軟件、通訊線等組成。電力變壓器是電力系統中重要的電氣設備，運行中一旦出現故障，將會對電力系統造成嚴重的后果。正常運行的變壓器鐵芯是單點接地的，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，電流可達幾十安培，將會造成鐵芯局部過熱甚至燒毀。本儀表能盡快發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具。主要適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。也可用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域線路或設備的電流、漏電流測試。
產品特點
◆ 采用3.5寸彩色觸摸液晶屏，智能觸摸操作，方便快捷。實時顯示被測電流的大小及波形；
◆ 大口徑電流鉗，不必斷開被測線路，適合現場在線測試
◆ 電流鉗采用坡莫合金鐵芯、CT雙層屏蔽技術，性能穩定精度
◆ 具有報警功能，數據存儲功能，時間設置功能，編號設置功能
◆ RS232接口通訊，在線實時監控與歷史數據讀取、保存
產品參數
功 能
變壓器鐵芯接地電流測試；交流漏電流、電流、頻率在線測試
電 源
DC 9V 堿性干電池 LR6 1.5V×6
測試方式
鉗形CT
鉗口尺寸
80mm×80mm (可鉗φ80mm導線，或96mm×4mm扁鋼地線)
量 程
電流：AC 0.00mA～1000A
頻率：10HZ～1000HZ
分 辨 率
AC 0.01mA
精 度
±1.5%±3dgt
顯示模式
3.5寸彩色觸摸液晶屏(320dots×240dots)
操作方式
同時具有智能觸摸和按鍵控制方式
主機尺寸
198mm×100mm×45mm
電流鉗尺寸
194mm×145mm×40mm
質 量
主機：450g(含電池)；電流鉗：780g
LCD尺寸
顯示域：71mm×53mm
電場干擾
外電場100A靠近10mm時約10mA
采樣速率
2次/秒
數據存儲
200組(掉電或更換電池不會丟失數據)
日期時鐘
具有日期時鐘及設置功能
試品編號
具有測試點編號設置功能
自動關機
具有自動關機及不自動關機功能設置功能，開機默認5分鐘后自動關機
觸摸屏校準
具有觸摸屏校準功能
USB接口
具有USB接口，可將儀表所存數據導入電腦
報警設置
報警臨界值設定范圍：10mA～99.99A
報警指示
當測試值超出報警臨界值時，液晶閃爍、蜂鳴器響
線路電壓
AC 600V以下線路測試
溢出顯示
超量程溢出功能：“OL”符號顯示
電池電壓
當電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。
額定電流
大180mA
引線長度
電流鉗引線長度為2米
工作溫濕度
-10℃～40℃；80%rh以下
存放溫濕度
-10℃～60℃；70%rh以下
絕緣強度
AC 2kV/rms(螺釘與外殼之間)
適合安規
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ 600V、 IEC61326(EMC標準)
隨機附件
主機：1件；電流鉗：1件；USB通訊線：1個；軟件光盤：1個；電池LR6：6個；鋁箱：1件

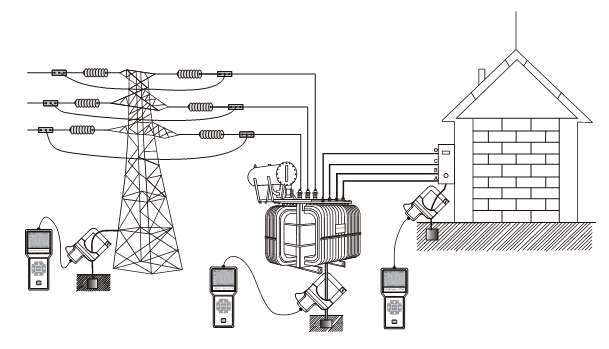

現場應用
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，講追究法律責任。
