產品簡介
TEYL壓標準電容器是根據國家機械行業標準《JB1811-92壓縮氣體標準電容器》的技術要求設計的，并符合國際IEC標準的計量器具。是電壓實驗室中一種必不可少的測量設備，它具有很多重要的功能。在測量電橋電路中，它作為電容標準來測量電纜、套管、絕緣子、變壓器、電容器及絕緣材料的電容值及介質損耗角tanδ;在分壓器電路中，由于其低損耗和電容電壓的度穩定性，常被作為壓電容器，用于測量電壓互感器的比值差和相角差;另外，在某些條件下，它還可以在局部放電測量回路中作為壓耦合電容器。他具有介質損耗小、電容量及介損極其穩定，環境溫度對其影響小等特點。廣泛應用于電力系統，科研機構和變電所，發電站、計量站及實驗室.
一、產品用途
用于工頻交流電壓測量電路中作為標準電容；
用于壓分壓器的壓電容；
用于局部放電測量回路的耦合電容。
二、主要使用條件及技術性能
標準電容器符合標準JB/T1811—1992《壓縮氣體標準電容器》。
a) 環境溫度：-10～+45℃。
b) 海拔≤1000m。海拔于1000m時，另行說明。
c) 濕度：戶內不大于75%；戶外允許達100%。
d) 電容偏差：±3%
e) 電容器損失角正切（tgδ）在50Hz，額定電壓下，≤1×10-4。
f) 電容溫度系數絕對值應不于3×10-5/K。

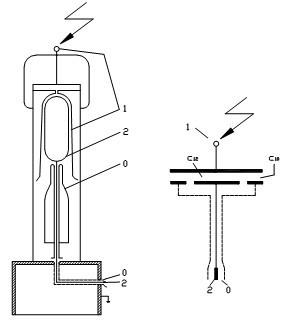

三、結構簡介
a) 電極由低壓電極、屏蔽、接地電極組成，并構成雙屏蔽系統；
b) 外殼為絕緣筒；
c) 內部充壓縮的SF6氣體。
四、型號說明
第1、2個字母-TE表示企業
第3個字母—Y表示標準電容器。
第4個字母—L表示內充SF6氣體。
第1個數字—表示額定電壓kV。
第2個數字—表示額定電容pF。
產品部分選型
|
型號 |
額定電壓(Kv) |
標準電容(PF) |
外形尺寸(Mm) |
重量(Kg) |
|
TEYL1-1000 |
1 |
1000 |
300×350×400 |
15 |
|
TEYL10-50 |
10 |
50 |
45×45×90 |
0.5 |
|
TEYL100-50 |
100 |
50 |
260×260×800 |
20 |
|
TEYL100-100 |
100 |
100 |
420×420×1300 |
40 |
|
TEYL150-50 |
150 |
50 |
420×420×1300 |
40 |
|
TEYL150-100 |
150 |
100 |
420×420×1300 |
45 |
|
TEYL200-50 |
200 |
50 |
1100×1100×1850 |
90 |
|
TEYL200-100 |
200 |
100 |
1100×1100×1850 |
100 |
|
TEYL250-50 |
250 |
50 |
1100×1100×1850 |
100(110) |
|
TEYL300-50 |
300 |
50 |
1500×1500×2500 |
190 |
|
TEYL500-50 |
500 |
50 |
1800×1800×3200 |
400 |
|
TEYL600-50 |
600 |
50 |
1800×1800×3900 |
500 |
|
TEYL800-50 |
800 |
50 |
2200×2200×6000 |
1500 |
|
型 號 |
額定電壓 kV |
標準電容 pF |
外 形 尺 寸 mm×mm |
底 座 尺 寸 mm×mm×mm |
重 量 kg |
|
TEYL20-50 (100) |
20 |
50 (100) |
Φ130×300 (H) |
Φ220×150 (H) |
6 |
|
TEYL30-50 (100) |
30 |
50 (100) |
Φ130×400 (H) |
Φ220×150 (H) |
10 |
|
TEYL40-50 (100) |
40 |
50 (100) |
Φ150×500 (H) |
Φ220×150 (H) |
15 |
|
TEYL50-50 (100) |
50 |
50 (100) |
Φ150×600 (H) |
Φ220×150 (H) |
20 |
|
TEYL100-50 (100) |
100 |
50 (100) |
Φ200×900 (H) |
Φ270×170 (H) |
35 |
|
TEYL150-50 (100) |
150 |
50 (100) |
Φ240×1100 (H) |
Φ320×170 (H) |
50 |
|
TEYL200-50 (100) |
200 |
50 (100) |
Φ280×1350 (H) |
Φ360×170 (H) |
80 |
|
TEYL250-50 (100) |
250 |
50 (100) |
Φ320×1600 (H) |
1000×1000×200 |
150 |
|
TEYL300-50 (100) |
300 |
50 (100) |
Φ360×1900 (H) |
1500×1500×250 |
200 |
|
TEYL400-30 (50) |
400 |
30 (50) |
Φ450×2500 (H) |
1800×1800×300 |
300 |
|
TEYL500-30 (50) |
500 |
30 (50) |
Φ500×2800 (H) |
2000×2000×300 |
450 |
|
TEYL600-30 (50) |
600 |
30 (50) |
Φ500×3000 (H) |
2300×2300×300 |
500 |
備注：以上尺寸、重量均為近似值，僅作參考。
