TE-GISPD-202局部放電在線監測系統

      局部放電在線監測系統是我公司技術人員根據多年GIS局放檢測經驗，設計生產。適用于對GIS的局部放電在線監測。

      該系統配備GIS在線監測專用UHF傳感器、靈敏度超聲波傳感器、軟件采用信號處理技術，超聲波和UHF等檢測技術，用于檢測并分析氣體絕緣組合電器（GIS）設備內部局部放電頻電磁波信號和超聲波信號，進而檢測并評估GIS設備運行狀態，避免GIS壓設備的突發性事故，有效檢測設備絕緣劣化、發生擊穿、閃絡等嚴重現象。

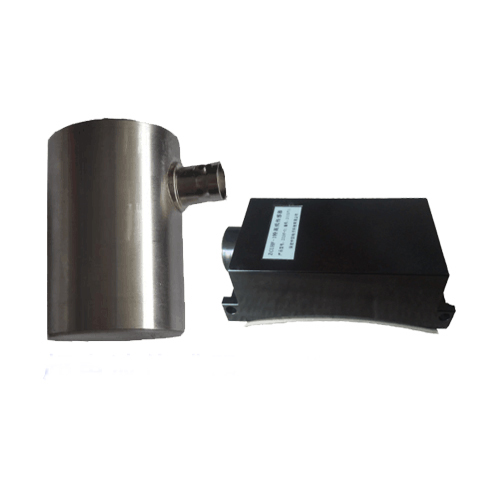

TE-GISPD-202局部放電在線監測系統由現場監測主機、GIS專用局部放電檢測軟件、UHF傳感器、超聲波傳感器等組成。

二、檢測原理

1、 UHF法檢測原理

  UHF檢測法的下限頻率在300MHz以上，上限頻率在1000MHz或以上，因而可把電暈放電引起的干擾排除掉，其抗干擾性能是優越的。UHF測量一般要求在GIS上安裝內部耦合器，因?yàn)閁HF信號好從內部耦合器取出，但若沒有內部耦合器，也可在開窗處或者屏障的暴露邊緣處設外部耦合器。

2、 超聲波法檢測原理

  超聲波法就是在GIS外部安放傳感器，傳感器的靈敏范圍為20KHz-100KHz。用該方法可以檢測、識別和定位GIS中的故障，而不需要預先在GIS上安裝內部耦合器和傳感器。提頻率可降低環境噪聲的影響，采用大于100KHz的較頻率測量可明顯提抗干擾性。這種方法的靈敏度對于絕大多數常見故障是比較的。對于移動中的顆粒，這個方法比傳統的局放測量法和UHF、VHF更優越。對檢測來自位于絕緣子上的顆粒引起的放電時，這個方法還存在一些問題，由于在環氧樹脂絕緣中超聲波信號衰減很大，所以這種方法不能測量環氧樹脂絕緣中的缺陷（例如氣泡)。

3、 聲電結合法檢測原理

  將脈沖電流法、UHF法、超聲波法綜合使用，利用頻互感器在接地線上進行檢測，同時利用超聲波傳感器和UHF傳感器進行探測，根據主機顯示的局放信號的波形、圖譜及數據顯示綜合判斷GIS內部的放電情況或松動情況。還可以根據聲、電信號的各自的特征判斷GIS的故障類型，能夠利用聲電信號的相關性判斷放電信號的嚴重性。三種方法的結合能提對GIS局部放電信號檢測的全面性和可靠性。

三、功能特點

 1． 監測方式靈活：可選擇監測局放電信號或局放超聲信號，也可同時監測；

 2． 抗干擾能力強，監測數據準確：該局放監測儀采用全密封鋁合金多腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；

 3． 體積小，安裝簡便：采用集成化設計；安裝時只需固定在鐵芯接地線或零線接地線上即可。傳感器采用開口設計，可完全在發電機運行狀態下進行安裝；

 4． 存儲量大，數據備份方便：數據保存周期不小于10分鐘的情況下，可連續保存數據的時間不小于1年。并且可隨時利用筆記本或計算機通過USB上載數據進行數據備份；

 5． 設備管理方便：站內數臺監測設備可獨立運行，數據分別記錄，也可利用1臺計算機通過一條數據通訊總線對多臺設備統一管理。（見圖2）

 6． 提供多種報警方式：當發電機、變壓器局放超標時，該監測儀及時通過通訊線主動向上一級管理設備發出報警信號，同時監測儀內部的報警繼電器動作，輸出無源觸點信號，此時在監測儀的液晶顯示器上顯示出報警信息；

 7． 功能完善的后臺管理軟件：上位機軟件具備強大的局部放電趨勢分析功能。放電量、趨勢圖數據及報警事件連續記錄、自動保存，并可隨時查看分析；

 8． 數據遠程傳送：通過現場總線、電話網或Internet網絡實現異地?cái)?shù)據傳輸，進行壓電氣設備的遠程在線監測、運行分析。

四、技術參數

五、軟件功能

l 后臺軟件系統以Windows為平臺。

l 可分析顯示被監測設備各監測點的實時放電數值和歷史趨勢圖等。

l 可遠程顯示被監測設備各監測點的放電量、實時波形等重要參數。

l 放電量歷史趨勢圖等數據可連續自動保存，并可隨時查看、統計與分析。

各種監測數據指標超出警戒值時，可自動給出報警提示。
