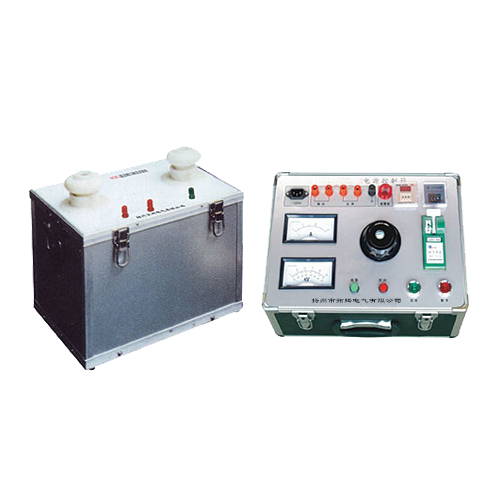

TE-SAT-10/35KV斷路器斷口耐壓試驗機

        TE-SAT系列主要用于10kV、35kV壓斷路器的交流耐壓試驗是鑒定斷路器絕緣強度的方法。一般在現場進行對地耐壓試驗，根據以往經驗，瓷柱式斷路器斷口間隙較短，如有雜質或受潮存在，對地耐壓試驗損壞瓷瓶問題。故提出了進行斷口間耐壓試驗的要求，該裝置的壓干式試驗變壓器采用繞組中間接地的方式，試驗變壓器按雙羊角結構設計，變壓器兩端輸出的壓直接施加于真空開關斷口兩端。避免了采用傳統方式即真空開關斷口一端施加壓，一端接地。使固定瓷瓶容易損壞的問題。

  額定容量：2 kVA或5kVA；允許連續進行時間：30 min 輸出電壓60kV或100kV；電源電壓：~220V  50Hz；外形尺寸及重量：壓室300×380×330（mm）23 kg；控制箱350×400×200（mm）17 kg
