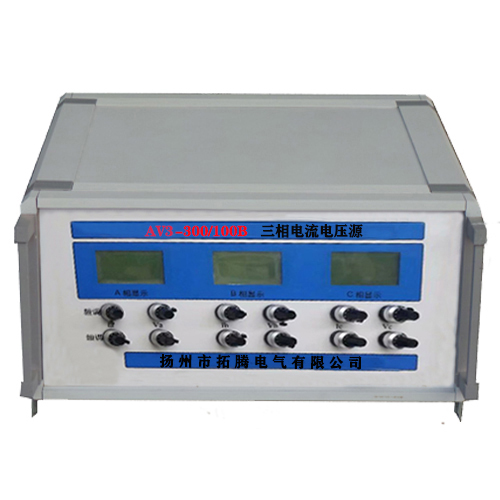

AV3系列 三相電壓電流源

型號：AV3-380/10A           （AV3-120/5A）

◆主要技術參數

     1、輸入AC380V 三相四線制

     2、輸出電流AC 3*0~10A（三相）可定制

     3、輸出電壓AC 3*0~380V（三相）可定制

 AV3-380/10A三相電壓電流源操作

  1、電源接通前，應斷開“電源控制”開關，并將及“A相電壓電流調”“B相調電壓電流”“C相電壓電流調”逆時針調回零位。

  2、接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C相電流輸出”端子，將“A、B、C相電壓輸出”端子，及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點

  3、電流輸出：連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相調”“B相調”“C相調”所需試驗電流，然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測設備進行特性試驗。

  4、電壓輸出：連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相調”“B相調”“C相調”所需試驗電壓，然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測設備進行特性試驗。

  5、電壓電流輸同連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相調”“B相調”“C相調”所需試驗電壓，順時針將“A相調”“B相調”“C相調”所需試驗電流，然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測設備進行特性試驗。

AV3L-380/5A三相電壓電流源是我公司自行研制開發的測試產品， 它集國內外 同類產品的優點于一身， 采用數控技術，抗干擾能力強， 和上一代升流器相比， 由于采 用低功耗， 大容量的自耦調壓器和導磁鐵芯制作的變流器 ， 具有使出功率大， 體積小， 重量輕等優點。 主要用于熱繼電器， 電動機保護器， 接觸器， 斷路器， 空氣開關， 開 關柜，保護屏校驗
主要功能
◆可長時間輸出 0～5A*3電流
◆可長時間輸出0～380V*3電壓
◆可同時串接若干只校驗，提工作效率

儀器特點

◆采用美觀大方的PVC面板
◆測量精度
◆功率大， 體積小， 帶負載能力強
◆體積小， 重量輕， 體積只有同類產品的30%～70%，攜帶十分方便
◆電壓電流六位半液晶顯示，顯示精度更，實驗結果更準確

◆128*64點陣液晶顯示，顯示數據更直觀，讀數更快捷

◆儀表顯示鎖定功能，特別針對于互感器變比實驗時能夠更準確更快捷的讀數

操作方面
 （1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。
 （2） 測試過程中， 如有打火，以及開機時無任何顯示等跡象，應立即關閉電源并檢 查接線
 （3） 在實際接線時， 電流輸出端應形成回路， 不然一起不會有電流輸出 本升流器帶隨機輸出導線， 輸出外接銅導線按10A/mm2選擇。
 （5） 該設備容量是按5分鐘短時工作設計， 如用于批量實驗，工作時間應小于2.5分 鐘， 等待10分鐘后， 再進行下次工作。 如做溫升（30分鐘-24小時）應按長 時間工作溫升配置。

技術參數

1. 名稱和分類
（1） 名稱：三相電壓電流源。
（2） 環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的III組儀器（即 可在室外環境使用
（3） 輸入交流380V 三相四線， 50HZ
（4） 輸出0-5A三相交流電流： 0-380v三相交流電壓 出電流是標準的正弦波， 毛 刺微小， 優于電力系統要求的指標標準， 紋波系數小于0.3%
（5） 輸出電流方式：有效值連續可調：
（6） 輸出波形：標準正弦波
（7） 電流端輸出開口電壓 ≥3V
（8） 精度：各電流·電壓均可平滑平穩連續調節， 精度于0.5級， 電壓電流表顯 示為真有效值，精度， 穩定度
（9） 電流穩定度：0.2%
（10）電流波形失真： THD1%
（11） 功率：500VA*3
 操作說明
1.電源接通前，應先斷開“電源開關”,并將所有的手柄逆時針調回零位。
2. 電源輸入端接上AC380V三相四線電壓，然后將被測樣品接到相應的電壓，電流 輸出端子上
3. 連接完畢后， 合上“電源開關” 并按下“啟動”按鈕，順時針慢慢調節對應的電 流 ，電壓。 實驗結束后按下“停止”按鈕。
安全注意事項
1， 為了操作人員及儀器的安全，確保以其良好接地
2， 實驗準備時好先接地線，工作完畢時，后拆除地線。
3， 接入儀器的電源要求能承受10A的電流沖擊。
4， 儀器與試品連接時，注意檢查各個接線是否錯誤，以免因接線錯誤造成設備損壞。
5， 設定過流保護的電流值大應不超過儀器額定輸出電流值
6， 在通電情況下， 不得拔插任何接線。

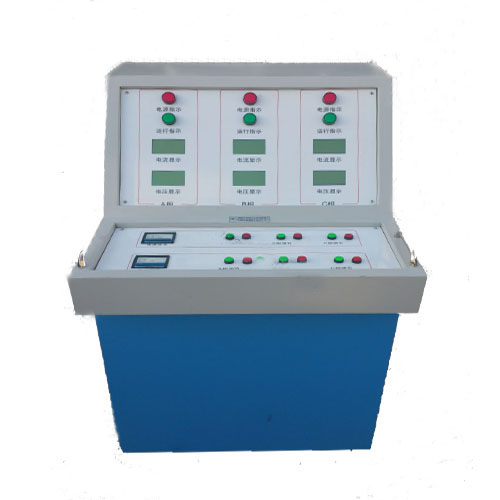

       AV3L-400/500A三相電壓電流輸出源（長時間輸出型），主要用于對各種開關柜，斷路器，熱繼電器及電動機保護裝置，母排進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。

      三相電壓電流輸出源（長時間輸出型），主要用于對各種開關柜，斷路器，熱繼電器及電動機保護裝置，母排進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場

◆主要技術參數

     1、輸入AC380V 三相四線制

     2、輸出電流AC 3*0~500A（三相）

     3、輸出電壓AC 3*0~400V（三相）

主要用于長時間工作情況下使用

AN3L-400/50A   AV3L-500/100A
