SB-BPHL 系列交流變頻恒流源

產品簡介

　　交流恒流源又叫電流發生器、大電流發生器、電流源、穩流源，是一種寬頻譜，精度穩流，低諧波、失真的交流穩流電流源。采用IGBT頻開關變換和波形閉環控制技術，輸出波形品質、響應速度快、動態性能好；通過多環控制，改善電源輸出性能；DSP數字化控制，跟綜精度，全面提電源品質。具有響應速度快、恒流精度、能長期穩定工作，適合各種性質負載（阻性、感性、容性）等優點。本恒流源是在外界電網電源產生波動或用電符合阻抗特性發生變化時仍能使輸出電流保持恒定的交流電源。該電源主要應用在進行特定電流熱效應應用和測試的產品和場所。如斷路器、熔斷器、熱繼電器、磁力啟動器、線圈等需要實驗。

產品別稱

   單相系列交流恒流源|電流源|單相可編程交流恒流源|三相交流恒流源/穩流電源|三相可編程交流恒流源|可調交流恒流源

產品應用

  主要用于檢測斷路器、塑殼斷路器、小型斷路器繼電器、開關、交流接觸器、機械開關、電子開關、電流互感器、需要設定額定電流、動作電流、短路保護電流等生產場合。

產品特點

  ● 交流恒流源是為低壓電器用戶專門設計制造的，其輸出電流是恒定的，輸出波形為純正弦波，可作為檢測過流實驗儀器。

  ● 本交流恒流源可帶阻性、感性、容性負載，滿足低壓電器對測試電源的要求。

  ● 突出的優點，穩流精度，可根據用戶使用環境有1%，0.8%，0.5%，0.3%級別。保證輸出電流恒定。此前使用的大電流發生器方案由于溫度變化，導線、接頭和線圈的銅阻等一直在變

  ● 操作人員須經常調節調壓器來恒定電流，費時費精力，而且精度是無法與本電源相比的，低壓電器生產中，須對電流進行校驗、老化的項目上，如熱繼電器動作電流的整定，空氣開關熱脫扣電流的測量等。

  ● 可進行不同電流等級的自動化測試（項目：電壓、電流、頻率、升降時間，可循環測試操作）。

  ● 頻率可調范圍：40-500HZ（選配），固定輸出：50HZ、60HZ（更多范圍內固定輸出頻率可根據用戶需求設計）。

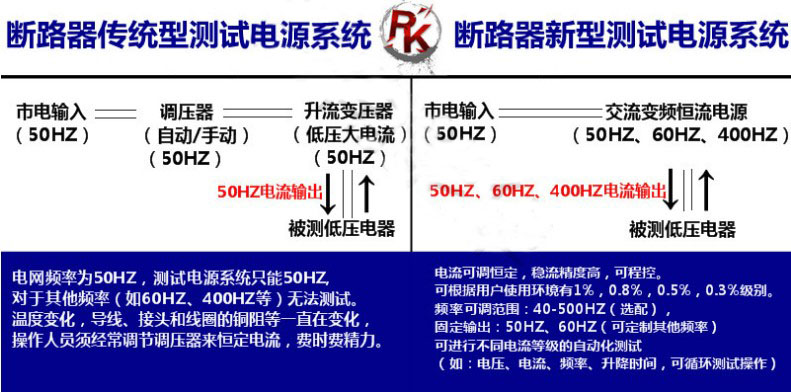

交流恒流源與傳統交流電源的區別

產品參數

◆ 輸出波形：正弦波；（失真度≤5％）

◆ 輸出電流：0-額定值任意可調； （可設分檔開關粗調，再加細調）

◆ 電流等級：200A、300A、500A、1000A、1500A、2000A、3000A、5000A、8000A（可按要求設定）；

◆ 電壓等級：3V、5V、6V、9V、10V、12V、20V、30V、50V、100V、200V、300V、400V、500V、600V、800V、1000V（可按要求設定）；

◆ 輸出頻率：50HZ、60HZ、47-63HZ、400HZ、500HZ定頻或調頻（可按要求設定）;

◆ 輸出指示：LED數顯表；（真有效值);

◆ 輸入電源：AC220V±10％50Hz，大功率時為AC380V；

◆ 使用時間：長時間連續工作。環境：0-35℃，濕度≤85％。交流恒流源主要型號規格;
◆ 電源調整率 0.1%
◆ 負載調整率 < 1%
◆ 頻率穩定度 定頻：≤±0.01%，調頻：≤±0.5%
◆ 功率因數 0.8
◆ 總波形失真度(THD) 線性負載≤3% 非線性負載≤5%
◆ 波峰因數 3:1
◆ 效率 ≥85%

◆數位頻率表  解析度0.1Hz
◆數位電壓表 解析度0.1V（3V以下顯示為0.0，不影響電流使用）
◆數位電流表 解析度0.1A
◆數位功率表 解析度0.1W
◆功率因數 解析度0.01

◆保護裝置 輸出過壓，輸出過流，過溫，EMI/EMC
◆絕緣電抗 500Vdc 20MΩ以上
◆耐壓絕緣 1800Vac/5mA/1分鐘
◆噪聲    < 60DB at 1 meter
◆冷卻裝置 強制風扇制冷
◆工作溫度 0℃-40℃
◆相對濕度 0-90%(非凝結狀態)
◆海拔度 1500米
