DTA-CF系列紅外測溫傳感器的工作原理:紅外線是一種電磁波，波長在0.76~100μm之間，一切溫度于絕對零度(-273.16℃)的物體都在不停地向周圍空間發出紅外輻射能量，物體紅外輻射能量的大小及其波長的分布與它的表面溫度有著密切的關系。因此，通過對物體自身輻射的紅外能量的測量，便能準確地測出目標物體的表面溫度，這就是紅外輻射測溫所依據的基礎。紅外溫度傳感器一般使用波長在0.8~18μm范圍內的紅外輻射能量。紅外測溫傳感器的大特點是無需接觸即可測量物體的溫度。因此，它可以方便地測量難以接近或移動的目標溫度。Infrared Spectrometer紅外光譜儀IR
本產品采用II級鐳射激光進行中心瞄準，可以方便地指示測量點的中心位置，并特別標示出佳的測量距離，對需要精確點測量的小目標可快速精準定位，小被測物目標直徑可達φ2mm。
本產品主要應用于中頻感應加熱、金屬焊接、冶煉、鑄造、軋鋼、玻璃、陶瓷生產、熱處理、回轉爐等環境干擾性強、被測目標物體較小、難以瞄準、測量空間小，需準確測量物體溫度的工藝場合下使用。
全系列提供多種溫度范圍，不同的測量波長，不同的光學系數供用戶選擇，滿足用戶不同的測量要求。傳感器機身自帶液晶溫度顯示，方便現場實時溫度的觀察及現場發射率調節，可對不同的被測物溫度進行現場修正，提測量結果的有效性、真實性。(Concentric focusing)同軸聚焦Infrared Thermometer紅外溫度計
基本性能
環境等級 IP65 (NEMA-4)
環境溫度 0～60°C
存儲溫度 -20～85°C
相對濕度 10～95%（不結露）
材 料 不銹鋼304

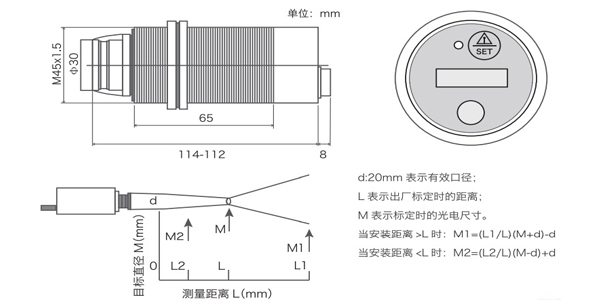

尺 寸 φ45 mm x 130 mm
重 量 510 g
振 動 IEC 68-2-6: 任意軸11-200 Hz.3G
沖 擊 IEC 68-2-27: 任意軸11ms. 5
系統精度 ：±1.5％或±2℃（取大值）（環溫：23±5℃）
重復精度： ±0.5％或±1℃（取大值）（環溫：23±5℃）
溫度分辨率：0.5℃
響應時間 ： <5ms（95％）
發射率： 0.100－1.099 步長0.001
電氣參數
電源 24 VDC
工作電流 100mA
模擬量輸出 4～20 mA
輸出阻抗 zui大回路阻抗750Ω （24VDC）
同軸中心激光瞄準測溫儀(小目標2mm)
|
型 號 |
溫度范圍 |
測量波長 |
距離系數比 |
響應時間 |
|
|
DTA-CFL-500A-LCD |
0～500℃ |
8-14μm |
65：1 |
150ms |
|
|
DTA-CF-503A-LCD |
50～300℃ |
特殊波段 |
65：1 |
5ms |
|
|
DTA-CF-704A-LCD |
70～400℃ |
1.6 μm(特殊波段） |
150：1 |
5ms |
|
|
DTA-CF-0105A-LCD |
100～500℃ |
1.6 μm（特殊波段） |
150：1 |
5ms（95％） |
|
|
DTA-CF-0209A-LCD |
200～900℃ |
1.6 μm |
150：1 |
<5ms（95％） |
|
|
DTA-CF-0314A-LCD |
300～1400℃ |
1.6 μm |
150：1 |
<5ms（95％） |
|
|
DTA-CF-0620A-LCD |
600～2000℃ |
1.0 μm |
150：1 |
<5ms（95％） |
|
|
DTA-CF-0824A-LCD |
800～2400℃ |
1.0 μm |
150：1 |
<5ms（95％） |
|
精度同軸中心激光瞄準紅外測溫儀（小目標0.5mm）
精度同軸激光瞄準紅外測溫儀(小目標0.5mm)
型 號
溫度范圍
輸出
測量波長
距離系數比
響應時間
DTA-CF1-0105A-LCD
100～500℃
4～20mA
特殊波段
150：1
5ms
DTA-CF1-0314A-LCD
300～1400℃
1.6 μm
150：1
5ms
DTA-CF1-0620A-LCD
600～2000℃
1.0 μm
150：1
5ms
DTA-CF1-0824A-LCD
800～2400℃
1.0 μm
150：1
5ms
寬量程同軸中心激光瞄準紅外測溫儀(zui小目標2mm)
寬量程同軸激光瞄準紅外測溫儀(zui小目標2mm) WRIRT
型 號
溫度范圍
輸出
測量波長
距離系數比
響應時間
DTA-WR-505A-LCD
50～500℃
4～20mA
特殊波段
65：1
5ms
DTA-WR-710A-LCD
70～1000℃
特殊波段
150：1
DTA-WR-0111A-LCD
100～1100℃
特殊波段
150：1
DTA-WR-0320A-LCD
300～2000℃
1.6 μm
150：1
DTA-WR-0624A-LCD
600～2400℃
1.0 μm
150：1
鋁材專用紅外測溫儀是特別為測量鋁設計的，具備精確激光瞄準功能，LCD顯示當前狀態，可以方便的對正測量目標并指示測量距離。為用戶提供使用方便、可靠性的測量手段。特別適合鋁材擠壓成型等接觸式無法測量的環境。激光指示測量方位，可調焦鏡zui小聚焦可測2毫米光斑指示測量位置(200聚焦2mm和500聚焦3mm) 堅實耐用的傳感頭符合IP65（NEMA4）標準，LCD溫度顯示，現場發射率調節4-20mA和數字同時輸出可選. IR-AL
主要應用領域
鋁材，鋁板，車轂，鋁材擠壓成型
|
型 號 |
溫度范圍 |
測量波長 |
距離系數比 |
響應時間 |
|
|
DTA-AM300A-LCD |
50～300℃ |
2.0～3.0μm |
65:1 |
≤20ms(95%) |
|
|
DTA-AM400A-LCD |
70～400℃ |
2.0～3.0μm |
150:1 |
≤10ms(95%) |
|
|
DTA-AML500A-LCD |
0～500℃ |
8.0～14.0μm |
65:1 |
≤75ms(95%) |
|
|
DTA-AM500A-LCD |
100～500℃ |
近紅外短波測量鋁波段 |
150：1 |
≤10ms(95%) |
|
|
DTA-AM1000A-LCD |
250～1000℃ |
150：1 |
≤5ms(95%) |
|
|
|
DTA-AM1400A-LCD |
300～1400℃ |
1.6μm |
150:1 |
≤5ms(95%) |
|
|
DTA-AM2000A-LCD |
600～2000℃ |
1.0μm |
150:1 |
≤5ms(95%) |
|
|
DTA-AM2400A-LCD |
1000～2400℃ |
1.0μm |
150:1 |
≤5ms(95%) |
|
|
其它參數 |
|||||
|
測量精度 |
±1.5％或±2℃（取大值）（環溫：23±5℃） |
||||
|
重復精度 |
±0.5％或±1℃（取大值）（環溫：23±5℃） |
||||
|
溫度分辨率 |
0.5℃ |
||||
|
工作電源 |
24VDC 100mA 電流100mA |
||||
|
輸出方式 |
4-20mA 和數字輸出 |
||||
|
發射率 |
0.100－1.099 步長0.001 |
||||
|
接線方式 |
3線制 |
||||
|
防水等級 |
IP65 |
||||
|
工作環境 |
0～60℃ |
||||
|
激光瞄準 |
同軸同光路激光瞄準紅外測溫儀 |
||||
|
引線長度 |
標準3米（可定制長度） |
||||
LT....低溫型:-18℃~500℃
LT0...低溫型:0℃~500℃
MT....中溫型:200℃~1000℃
HT....溫型:500℃~2000℃
G5....玻璃型:250℃~1650℃
P7....塑料型:10℃~360℃
塑料薄膜與玻璃表面：9.7μm
非金屬表面：8-14μm
特殊應用：7.9；4.46；4.24；3.9μm
玻璃表面：5μm
液體金屬與金屬表面：2.3μm;1.6μm;1.0μm;0.5μm
紅外輻射是一種電磁波， 其波長范圍大約為0.77～1000 μm， 介于可見光(0.36～0.77μm) 與微波 (1mm～1m) 之間。
根據國際電工委員會標準IEC50 (841) ，紅外輻射分為近(短波)紅外輻射 (波長≤2 μm)、中 (中波)紅外輻射(波長2～4 μm)和遠(長波)紅外輻射(波長>4μm)三個波段，但在電紅外加熱的實際應用中，電紅外輻射一般只分紅外輻射與遠紅外輻射兩個波段。工業上應用的電紅外加熱主要是采用后者，其波長范圍為2.5～30μm。
