IR-T型系列在線式紅外溫度傳感器為一體化、集成式紅外溫度傳感器，具有實時響應時間快、靈敏度、非接觸式使用安全及壽命長等優點。光學系統與電子線路共同集成在不銹鋼外殼內。殼體上的標準螺紋可與固定安裝部位快速連接，便于安裝。同時還可加裝各種選件（如氣管吹掃器、獨立安裝支架、可調安裝支架、防塵防水保護罩、冷卻裝置等）以滿足各種工況場合的特殊環境要求。紅外線(Infrared Radiation)
主要應用于石油化工、科學實驗、印刷造紙食品加工、干燥、紡織、制藥、配電柜、耐火材料包裝、滾筒覆膜機、電機等難以直接接觸危險或快速移動物體的測溫。
且具備信號短路和電源反接保護功能，就算偶然信號線接反了，也不會造成在線式紅外測溫儀燒毀。提產品的安全性和使用壽命。
IR-T系列主要特點
1、精度：測量值±1%或±1.5℃（取大值）
2、快速響應時間：300ms的快速響應速度
3、距離系數比：D：S=25：1
4、抗干擾性：電源、模擬輸出相互隔離，具有較強的抗電源電磁干擾功能
5、堅固的不銹鋼外殼，具有較強耐腐蝕功能，微型體積，適合于狹小空間的安裝
6、測溫范圍廣：0~1300℃
7、輸出方式：4~20mA
8、具有信號短路和電源接反自我保護功能
產品參數
規格型號
4～20mA
溫度范圍
IR-T系列測溫范圍0～1300℃
IR-100T
0～100℃
IR-200T
0～200℃
IR-300T
0～300℃
IR-400T
0～400℃
IR-500T
0～500℃
光譜范圍
8～14μm

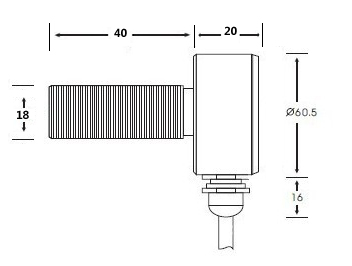

尺寸圖
距離系數
D:S= 15:1（25:1）
響應時間
500ms(90%) 300ms
測量精度
測量值的±1%或±1.5℃，取大值
重復精度
測量值的±0.5%或±1℃，取大值
圖一
發射率
固定0.95(0.100～1.000調節可選）
工作電源
24VDC/20mA
輸出方式
4~20mA / 0-5V線性
防護等級
IP65(NEMA-4)
環境溫度
0~60℃
存儲溫度
-20~80℃
相對濕度
10~95%(不結露)
外形材料
不銹鋼304
電纜長度
1m(標配)
外觀尺寸
55mm×60mm(直徑)
本產品可訂制 IR-T-RUT本系列產品可以定制具有485通訊 Modbus RTU 標準協議 數字化在線式紅外線測溫儀 (支持各種組態軟件,不需訂制驅動)
◆ 電源電壓:5V /12V/ 24V (采用電源/信號/通訊全隔離設計)
◆ 測量范圍 0~500℃(也可訂制溫段400~2000分段)
◆ 距離系數 20 ：1
◆ 測量精度:測量值的±1%或±2℃，取zui大值
◆ 重復性 :量值的±0.5%或±1℃，取zui大值
◆ 采樣速率:300ms(90%) (也可訂制50mS或更快)
◆ 輻射率：0.95
◆ 防水等級：IP65
◆ 工作環境：0-60℃，10~95%RH
◆ 激光瞄準：可外加激光瞄準（可定制）
◆ 引線長度：標準1.5米（可定制長度）
IR-TD系列數字化帶液晶顯示在線式紅外測溫儀為一體化集成式紅外測溫儀，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內。 體積小，安裝方便，廣泛應用于煙草、加熱爐、食品、橡膠、造紙、塑料、包裝、涂裝、電氣、紡織、復合材料、設備配套。
且具備信號短路和電源反接保護功能，就算偶然信號線接反了，也不會造成在線式紅外測溫儀燒毀。提產品的安全性和使用壽命。
IR-TD系列主要特點
1、精度：測量值±1%或±1.5℃（取大值）
2、快速響應時間：300ms的快速響應速度
3、距離系數比：D：S=25：1
4、抗干擾性：電源、模擬輸出相互隔離，具有較強的抗電源電磁干擾功能
5、堅固的不銹鋼外殼，具有較強耐腐蝕功能，微型體積，適合于狹小空間的安裝
6、測溫范圍廣：0~1300℃
7、輸出方式：4~20mA/0～5V線性
8、具有信號短路和電源接反自我保護功能
|
規格型號 |
4～20mA |
溫度范圍 |
|
|
|
IR-TD系列測溫范圍0～1300℃ |
IR-100TD |
0～100℃ |
|
|
|
IR-200TD |
0～200℃ |
|
||
|
IR-300TD |
0～300℃ |
|
||
|
IR-400TD |
0～400℃ |
|
||
|
IR-500TD |
0～500℃ |
|
||
|
IR-600TD |
0～600℃ |
|
||
|
IR-700TD |
0～700℃ |
|
||
|
IR-800TD |
0～800℃ |
|
||
|
IR-900TD |
0～900℃ |
|
||
|
IR-1000TD |
0～1000℃ |
|
||
|
IR-1100TD |
0～1100℃ |
|
||
|
IR-1200TD |
0～1200℃ |
|
||
|
IR-1300TD |
0～1300℃ |
|
||
|
光譜范圍 |
8～14μm |
尺寸圖 |
||
|
距離系數 |
D:S= 25:1 |
圖二 |
||
|
響應時間 |
300ms(90%) |
|||
|
測量精度 |
測量值的±1%或±1.5℃，取zui大值 |
|||
|
重復精度 |
測量值的±0.5%或±1℃，取zui大值 |
|||
|
發射率 |
0.100～1.000調節可選 |
|||
|
工作電源 |
24VDC/20mA |
|||
|
輸出方式I/V |
4~20mA / 0-5V線性 |
|||
|
*通訊接口 C |
RTU RS485輸出 |
|||
|
顯示方式 |
3位半 液晶顯示 |
|||
|
*報警方式 |
T1觸點報警 T2：電平報警 |
|||
|
防護等級 |
IP65(NEMA-4) |
|||
|
環境溫度 |
0~60℃ |
|||
|
存儲溫度 |
-20~80℃ |
|||
|
相對濕度 |
10~95%(不結露) |
|||
|
外形材料 |
不銹鋼304 |
|||
|
電纜長度 |
2m(標配) |
|||
|
外觀尺寸 |
55mm×60mm(直徑) |
|||
可以訂做以下產品
● 在線式紅外測溫儀 紅外測溫儀探頭 485通訊 Modbus RTU標準協議 數字化帶液晶顯示在線式紅外測溫儀IR-500RTUD 其它參數見IR-T-RTU
● 液晶顯示帶報警輸出在線式紅外測溫儀IR-500TDT ;報警點輸出：開關量輸出或(低電平輸出);發射率： 可調發射率
short and small短小型Ｔ系列在線式紅外線測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫儀zui大的優點，使用戶可以方便地測量難以接近或移動的目標。
short and small短小型Ｔ系列在線式紅外線測溫儀為一體化集成式紅外測溫儀，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內；易于安裝，不銹鋼殼體上的標準螺紋可與安裝部位快速連接；同時還有各型選件（例如吹掃器、安裝支架、可調安裝支架、吹掃保護套等）以滿足各種工況場合要求。
|
規格型號 |
4～20mA |
溫度范圍 |
|
||
|
IR-TS系列測溫范圍-20～500℃ |
IR-2050TS |
-20～500℃ |
|
||
|
IR-100TS |
0～100℃ |
|
|||
|
IR-200TS |
0～200℃ |
|
|||
|
IR-300TS |
0～300℃ |
|
|||
|
IR-400TS |
0～400℃ |
|
|||
|
IR-500TS |
0～500℃ |
|
|||
|
技 術 參 數 |
光譜范圍 |
8～14μm |
尺寸圖 |
||
|
距離系數 |
D:S= 20:1 |
圖三 |
|||
|
響應時間 |
300ms(95%) |
||||
|
測量精度 |
測量值的±1.5%或±2.5℃，取zui大值 |
||||
|
重復精度 |
測量值的±1℃ |
||||
|
輸出分辨率 |
1℃ |
||||
|
發射率 |
0.95/1.0固定 |
||||
|
電氣 參數 |
工作電源 |
24V DC |
|||
|
大電流 |
50mA |
||||
|
輸出方式 |
4~20mA （線性對應關系） |
||||
|
基 本 參 數 |
防護等級 |
IP65(NEMA-4) |
|||
|
環境溫度 |
0~60℃ |
||||
|
存儲溫度 |
-20~80℃ |
||||
|
相對濕度 |
10~95%(不結露) |
||||
|
外形材料 |
不銹鋼304 |
||||
|
電纜長度 |
2m(標配) |
||||
|
外型尺寸 |
M18×1 ；40×42mm |
||||
|
備注 |
微波專用型 IR-TSW |
||||
IR-TS系列與IR-T系列的主要區別
|
項目 |
TS系列 |
500T系列 |
|
溫度范圍 |
-20-500度可分段定制 |
-20-1300度可分段定制，標準0-500度 |
|
距離系數 |
20：1 |
可定制，標準30：1 |
|
響應時間 |
300毫秒 |
可定制，標準300毫秒 |
|
測溫精度 |
測量值的±2%或±2.5°C取zui大值 |
測量值的±1%或±1°C取zui大值 |
|
探頭尺寸 |
見圖三 |
見圖一 、二 |
|
其他參數兩款探頭一致 |
||
