IR-A經濟型系列在線式紅外溫度傳感器為一體化、集成式紅外溫度傳感器具有實時響應時間快、靈敏度、非接觸式、使用安全及壽命長等優點。光學系統與電子線路共同集成于不銹鋼外殼內。殼體上的標準螺紋可與固定安裝部位快速連接，安裝便捷。同時還可加裝各種選件（如獨立安裝支架、可調安裝支架、防塵防水保護罩、吹掃保護器、冷卻裝置等）以滿足各種工況場合的特殊環境要求。
二、主要應該范圍
主要應用于石油化工、科學實驗、印刷、印花、造紙、食品加工、干燥、紡織、制藥、耐火材料、包裝、配電柜、輥筒覆膜機、電機、窯爐、陶瓷、石墨、復合材料、半導體等難以接近、危險或快速移動物體目標的測溫。本系列紅外溫度傳感器對光亮或拋光金屬物體測溫效果不佳，金屬表面需有涂層或粘貼耐溫膠帶方可達到準確的測量效果。
三、紅外線測溫原理
紅外線是一種電磁波，波長在0.76～100μm之間，一切溫度于絕對零度（－273.16℃）的物體都在不停地向周?chē)臻g發出紅外輻射能量，物體紅外輻射能量的大小及其波長的分布與它的表面溫度有著密切的關系。因此，通過對物體自身輻射的紅外能量的測量，便能準確地測出目標物體的表面溫度，這就是紅外輻射測溫所依據的基礎。紅外溫度傳感器一般使用波長在0.8~18μm范圍內的紅外輻射能量。紅外溫度傳感器是一種熱電子傳感器，主要由以下部件組成：
———光學系統（透鏡/光譜濾波器）
———光電探測器
———電子放大器
———信號處理
輻射體發出的紅外輻射，進入光學系統，經調制器把紅外輻射調制成交變輻射，由探測器和電子線路將紅外輻射的功率能量轉化成為相應的電信號。
四、IR-A系列主要特點
1、精度：測量值±1%或±2℃
2、快速響應時間：300ms的快速響應速度
3、距離系數比：D：S=30：1
4、抗干擾性強：電源、模擬輸出相互隔離，具有較強的抗電源電磁干擾功能
5、堅固的不銹鋼外殼，具有耐腐蝕功能
6、測溫范圍廣：0~1300℃
7、多種輸出方式可選：4~20mA、0~5VDC、0~10VDC
8、具有信號短路和電源接反自我保護功能
五、使用注意事項：
1、被測目標的尺寸和紅外溫度傳感器的光學特性決定了被測目標與探測頭間的大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持探測點始終小于被測物體或至少與被測目標相同尺寸。
2、傳感器的鏡頭必須保持清潔，避免因粘有灰塵、水汽等污染物而導致測量誤差甚至損壞鏡頭，必要時加裝吹掃保護器或防塵防水保護罩。若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。
|
規格型號 |
4～20mA |
0～5v |
溫度范圍 |
|
|||
|
IR-A系列測溫范圍-20～1300℃ |
IR-100A |
IR-100V |
0～100℃ |
|
|||
|
IR-150A |
IR-150V |
0～150℃ |
|
||||
|
IR-200A |
IR-200V |
0～200℃ |
|
||||
|
IR-250A |
IR-250V |
0～250℃ |
|
||||
|
IR-300A |
IR-300V |
0～300℃ |
|
||||
|
IR-400A |
IR-400V |
0～400℃ |
|
||||
|
IR-500A |
IR-500V |
0～500℃ |
|
||||
|
IR-600A |
IR-600V |
0～600℃ |
|
||||
|
IR-700A |
IR-700V |
0～700℃ |
|
||||
|
IR-800A |
IR-800V |
0～800℃ |
|
||||
|
IR-900A |
IR-900V |
0～900℃ |
|
||||
|
IR-1000A |
IR-1000V |
0～1000℃ |
|
||||
|
IR-1100A |
IR-1100V |
0～1100℃ |
|
||||
|
IR-1200A |
IR-1200V |
0～1200℃ |
|
||||
|
IR-1300A |
IR-1300V |
0～1300℃ |
|
||||
|
技 術 參 數 |
光譜范圍 |
8～14μm |

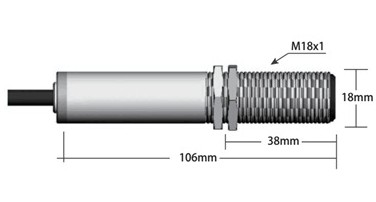

尺寸圖 |
||||
|
距離系數 |
D:S= 30:1 |
|
|||||
|
響應時間 |
300ms(95 %) 50ms 8ms |
||||||
|
測量精度 |
測量值的±1%或±2℃，取大值 |
||||||
|
重復精度 |
±1%或±1℃ |
||||||
|
輸出分辨率 |
0.1℃ |
||||||
|
發射率 |
0.95固定（0.01～1.00輻射率可調） |
||||||
|
電氣 參數 |
工作電源 |
24V DC 二線制 |
|||||
|
電流 |
50mA |
||||||
|
輸出方式 |
模擬輸出 |
4~20mA 或(四線制0~5V/0-10V) |
|||||
|
數字輸出 |
帶液晶顯示和485，RS232，USB接口，無線發射接收 |
||||||
|
基 本 參 數 |
防護等級 |
IP65(NEMA-4) |
|||||
|
環境溫度 |
0~60℃ |
||||||
|
存儲溫度 |
-20~80℃ |
||||||
|
相對濕度 |
10~95%(不結露) |
||||||
|
外型材料 |
不銹鋼304 |
||||||
|
激光瞄準 |
可外加激光瞄準（可定制） |
||||||
|
電纜長度 |
2m(標配) |
||||||
|
外型尺寸 |
M18×1 ；106mm 110mm(微波） |
||||||
|
備注 |
微波專用型號：IR-AW |
||||||
表二
|
規格型號 |
4～20mA 輸出 |
溫度范圍 |
|
||
|
IR-A系列測溫范圍-20～500℃ |
IR-6010A |
-60～100℃ |
|
||
|
IR-5020A |
-50～200℃ |
|
|||
|
IR-4030A |
-40～300℃ |
|
|||
|
IR-3040A |
-30～400℃ |
|
|||
|
IR-2050A |
-20～500℃ |
|
|||
|
技 術 參 數 |
光譜范圍 |
8～14μm |
尺寸圖 |
||
|
距離系數 |
D:S= 20:1 |
|
|||
|
響應時間 |
300ms(95%) |
||||
|
測量精度 |
測量值的±1%或±2℃，取大值 |
||||
|
重復精度 |
±1%或±1℃ |
||||
|
輸出分辨率 |
0.1℃ |
||||
|
發射率 |
0.01～1.00輻射率可調（需選購專用調試軟件） |
||||
|
電氣 參數 |
工作電源 |
24V DC 二線制 |
|||
|
zui大電流 |
50mA |
||||
|
輸出方式 |
4~20mA |
||||
|
基 本 參 數 |
防護等級 |
IP65(NEMA-4) |
|||
|
環境溫度 |
0~60℃ |
||||
|
存儲溫度 |
-20~80℃ |
||||
|
激光瞄準 |
可外加激光瞄準器（可定制） |
||||
|
相對濕度 |
10~95%(不結露) |
||||
|
外型材料 |
不銹鋼304 |
||||
|
電纜長度 |
2m(標配) |
||||
|
外型尺寸 |
M18×110mm |
||||
|
備注 |
1 |
||||
短小型AS系列在線式紅外線測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫儀大的優點，使用戶可以方便地測量難以接近或移動的目標。
短小型IS系列在線式紅外線測溫儀為一體化集成式紅外測溫儀，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內；易于安裝，不銹鋼殼體上的標準螺紋可與安裝部位快速連接；同時還有各型選件（例如吹掃器、安裝支架、可調安裝支架、吹掃保護套等）以滿足各種工況場合要求。
|
規格型號 |
4～20mA 輸出 |
0～5V輸出 |
溫度范圍 |
|
||
|
IR-AS系列測溫范圍-20～800℃ |
IR-100AS |
IR-1VS |
-0～100℃ |
|
||
|
IR-200AS |
IR-2VS |
-0～200℃ |
|
|||
|
IR-300AS |
IR-3VS |
-0～300℃ |
|
|||
|
IR-400AS |
IR-4VS |
-0～400℃ |
|
|||
|
IR-500AS |
IR-5VS |
-0～500℃ |
|
|||
|
IR-2050AS |
IR-25VS |
-20～500℃ |
|
|||
|
技 術 參 數 |
光譜范圍 |
8～14μm |
尺寸圖 |
|||
|
距離系數 |
D:S= 20:1 |
|
||||
|
響應時間 |
300ms(95 %) |
|||||
|
測量精度 |
測量值的±1.5%或±2.5℃，取大值 |
|||||
|
重復精度 |
測量值的±1℃ |
|||||
|
輸出分辨率 |
±0.1℃ |
|||||
|
發射率 |
0.95/1.0固定 |
|||||
|
電氣 參數 |
工作電源 |
24V DC |
||||
|
線 制 |
四、三、二線制自由切換 |
|||||
|
zui大電流 |
50mA |
|||||
|
輸出方式 |
4~20mA（線性對應關系）或 0～5V |
|||||
|
基 本 參 數 |
防護等級 |
IP65(NEMA-4) |
||||
|
環境溫度 |
0~60℃ |
|||||
|
存儲溫度 |
-20~80℃ |
|||||
|
相對濕度 |
10~95%(不結露) |
|||||
|
外形材料 |
不銹鋼304 |
|||||
|
電纜長度 |
2m(標配) |
|||||
|
外型尺寸 |
M18×1，68mm 62mm(微波） |
|||||
|
備注 |
微波專用型號：IR-ASW |
|||||
IR-AS系列和IR-A系列的主要區別
|
項目 |
IR-AS系列 |
IR-A系列 |
|
溫度范圍 |
-20～800度可分段定制 |
-20～1300度可分段定制，標準0-500度 |
|
距離系數 |
20：1 |
可定制，標準30：1 |
|
響應時間 |
300毫秒 |
可定制，標準300毫秒 |
|
測溫精度 |
測量值的±2%或±2°C取大值； 500°C-800°C溫度段的精度會增大到±3.5% |
測量值的±1%或±1°C取大值 |
|
探頭尺寸 |
M18×68mm |
M18×106mm |
|
其他參數兩款探頭一致 |
||
