變壓器鐵芯接地電流在線監測裝置

      T DTE-TX210變壓器鐵芯接地電流在線監測裝置(Transformer diagnostic test equipment)可有效的對鐵芯接地電流進行實時監測，具有精度、穩定性好、功能強的優勢，可結合電氣設備狀態評價系統進行狀態檢修、評估、預警和風險分析，有效提變壓器的安全運行水平。

產品組成原理

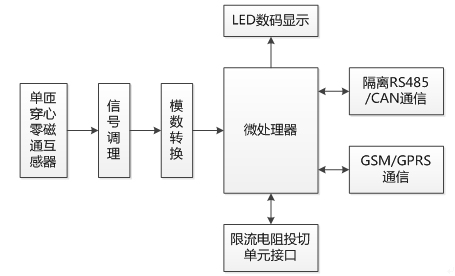

   變壓器鐵芯接地電流在線監測裝置由穿心式電流互感器、信號采集與處理電路、通信及顯示接口等組成，其組成如下圖：

      變壓器鐵芯接地電流通過穿心式電流互感器隔離變換為小信號，經信號轉換、濾波與放大等調理電路，由模數轉換器變換為數字信號，微處理器經過數字濾波與運算獲得鐵芯接地電流；本地顯示接口可顯示實時接地電流，當超過報警限值時具有LED指示；裝置可通過隔離RS485/CAN/GSM/GPRS通信接口（訂貨時選擇）與狀態監測系統等后臺實時通信。

      裝置具有限流電阻投切控制單元接口，當電流超過設定限值時自動逐檔投入限流電阻（4檔阻值）以降低接地電流作為應急措施，電流低于限值時自動切除限流電阻。

功能特點

變壓器鐵芯接地電流在線監測裝置主要功能如下：

●    實時監測變壓器鐵芯接地電流；

●    采用5位數碼管本地顯示實時接地電流，具備電源、運行、通信、報警各種狀態指示；

●    具有RS485/CAN/GSM/GPRS多種通信接口可選，可實現定期數據主動上傳或請求應答上傳；可接入狀態監測系統后臺或獨立運行通過短信定期發送數據給運維管理人員；

●    可設置2級報警限值（預警限和報警限），電流超過預警限值時主動通過通信接口上傳數據，超過報警限值時裝置本地發光報警并通過通信報警；

●    具有限流電阻投切單元接口，實現鐵芯接地電流的自動限制并報警；

●    裝置具有內部非易失存儲空間，斷電不丟失數據；

●    裝置具備自診斷和自恢復功能，裝置異常、通信異常時報警。

      變壓器鐵芯接地電流在線監測裝置性能穩定，功能強大，具有如下技術特點：

●    監測數據準確可靠

     裝置采用電流互感器、精度模擬電路及先進的數字信號處理技術，測量范圍寬（1mA~30A），精度（±1%），抗

     干擾性能好。

●    應用配置靈活

      裝置具有多種通信接口，可配置接入電氣設備綜合監測系統，也可獨立配置為通過GSM短信實現監測。

●    安裝維護簡單

      裝置本體與電流互感器采用分體設計，專用的夾具使電流互感器可靈活安裝到鐵芯接地引下線上，裝置本體可根據現場情況

      靈活安裝至不同位置；

      裝置具備完善的自檢功能，可及時判斷裝置的狀態并告警；

      可在不影響變壓器運行的情況下對所有部件包括傳感器（旁路鐵芯接地引下線）進行安裝和維護。

●    安全可靠

      穿心式電流互感器不破壞接地引下線，對變壓器的安全運行無任何影響；

      所有元件均采用工業化標準生產，具有良好的抗電磁沖擊及溫度突變能力；

      裝置采用全密封設計，具備防腐、防風、防塵、防電磁干擾等功能，能適應戶外惡劣運行環境。

產品應用

      變壓器鐵芯接地電流在線監測裝置可適應各種環境條件下對變壓器進行監測，根據不同的應用需求，裝置可配置為接入變電設備綜合狀態監測系統、獨立GSM短信實現監測、或兩者結合應用。應用示意如下圖：

技術指標

監測參量

通信接口

●    RS485通信接口

○波特率：1200bps~19200bps，默認9600bps；

○隔離電壓2500VRms；

○總線節點數：255個；

●    CAN通信接口（RS485/CAN訂貨時說明）

○波特率：10kbps~500kbps，默認10kbps；

○隔離電壓2500VRms；

○總線節點數：110個；

●    GSM/GPRS接口（訂貨時說明）

○工作頻段： 4頻，850 MHz/900 MHz/1800 MHz/1900 MHz ；

○GSM中英文短消息，收發號碼設置10個；

○GPRS class 10，下行速率85.6 kbit/s，大上行速率42.8 kbit/s，支持TCP/IP、FTP、HTTP協議。

顯示

●    5位數碼管顯示電流

●    電源、運行、通信、報警4位LED指示

工作電源

●    電壓：85~264VAC

●    頻率：47~63Hz

●    功率：≤5W

機械特性

●    裝置本體尺寸：252mmХ164mmХ71mm，重量：1.8kg

●    穿心互感器：

      不含夾具：114mmХ114mmХ52mm-孔徑ø55mm

      含安裝夾具：140mmХ120mmХ110mm

重量：1.6kg

防護等級

●    裝置本體：IP65

●    穿心電流互感器：IP68

環境條件

●    工作溫度：-40℃～+65℃

●    儲存溫度：-45℃～+80℃

●    工作濕度：≤95%，無凝結

●    大氣壓力：80kPa~110kPa

●    海拔度：≤2000m

電磁兼容性能

產品型號

  Ⅰ型——有線方式

Ⅰ型變壓器鐵芯接地電流在線監測裝置主要監測參數

Ⅱ型——無線方式

 ◆ 利用精度鉗形電流傳感器測量鐵芯接地電流, 實現安全可靠測量。

 ◆ 采用液晶顯示，陽光下可清晰顯示。

 ◆ 具備波形顯示及諧波分析能力，數據測量準確可靠。

 ◆ 內置日歷時鐘和非易失性存儲器，可存儲數百條測試數據。

 ◆ 內置可充電電源，可連續工作8小時。

 ◆ 裝置具備藍牙通信接口，可與平板電腦、筆記本電腦實現數據通信，配套上層設備管理軟件。

 ◆ 測量范圍： 5mA～10A；

 ◆ 準確度：±（2.5%×讀數)。

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

       2.了解更多揚州市拓騰電氣有限公司產品信息請進入產品中心，服務熱線：0514-89792992。
