GB/T43343-2023
Insulation Resistance Tester
● 安全規格
IEC 61010-1 CAT.IV 600V 污染度2
IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備
IEC60529 IP64 （外盒合閉狀態）
● 交流電源：220V±10%，50/60 HZ ，20 VA
● 電池供電：16.8V鋰離子電池
● 電池續航時間：20000V@空載，約4小時
● 尺寸（長x 寬x ）：370cm x 27cm x 17cm
● 重量：3.5kg
● 測試電壓精度：標稱值的100% 到110%
● 電壓測量精度：5%+10V
● 電流測試量程：10mA
● 電流測量精度：5%+0.2nA
● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)
● 電容測試量程：20uF
● 電容測試精度：15%+0.03uF
● 絕緣電阻測試量程和精確度 （溫度：23±5oC ， 相對溫度：45 – 75%RH）
|
量程 精確度 |
500V |
1000V |
2500V |
5000V |
10000V |
15000V |
20000V |
手動調壓 |
|
未指定 |
<1M |
<1M |
<1M |
<1M |
<1M |
<1M |
<1M |
量程：1G/V，100V時量程100G。當電壓小于300V時，電阻誤差增加10% |
|
5% |
1M -10G |
1M -20G |
1M -100G |
1M -100G |
1M -200G |
1M -300G |
1M -400G |
|
|
20% |
10G -100G |
20G-200G |
100G-1T |
100G-1T |
200G-2T |
300G -3T |
400G -4T |
|
|
未指定 |
> 100G |
> 200G |
> 1T |
> 1T |
> 2T |
> 3T |
> 4T |
|
型號 |
輸出電流 |
輸出電壓 |
電阻測量范圍 |
備注 |
出廠價 |
|
T-IR506 |
3mA |
500V, 1000V, 2500V, 5000V |
2TΩ |
電池12.6V/2.2AH 吸收比（DAR）、極化指數(PI)測量 自動快速放電 |
|
|
T-IR516 |
5mA |
500V, 1000V, 2500V, 5000V |
5TΩ |
吸收比、極化指數測量 試品電容量測量 內置放電回路，快速釋放容性試品殘余電荷 干擾電流2mA時仍然準確測量 電容量量程：20μF 智能功率控制，帶載跌落小，可提供10mA短路電流定制 |
|
|
T-IR1016 |
5nA |
500V, 1000V, 2500V, 5000V, 10000V |
10TΩ |
|
|
|
T-IR526 |
5mA |
500V 1000V 2500V 5000V |
5TΩ |
增加介質放電常數（DD）測量功能、 步進（SV）測量功能, 實時時鐘及數據保存， USB 導出 采用 ISP 彩屏顯示
|
|
|
T-IR1026 |
5mA |
500V 1000V 2500V 5000V 10000V |
10TΩ |
|
|
|
T-IR1516 |
5mA |
500V 1000V 2500V 5000V 10000V 15000V |
15TΩ |
吸收比、極化指數測量功能 試品電容量測量功能, 電容量程：20uF 干擾電流 2mA 時仍然準確測量
|
|
|
T-IR2016 |
5mA |
500V 1000V 2500V 5000V 10000V 15000V 20000V |
20TΩ |
|
|
|
T-IR1526 |
5mA |
500V 1000V 2500V 5000V 10000V 15000V |
15TΩ |
增加介質放電常數（DD）測量功能、 步進（SV）測量功能（步進遞增電壓(10V) 實時時鐘及數據保存 USB 導出 采用 ISP 彩屏顯示。
|
|
|
T-IR2026 |
5mA |
500V 1000V 2500V 5000V 10000V 15000V 20000V |
20TΩ |
|
|
|
T-AI30抗干擾輔助箱 |
與以上絕緣電阻測試儀配套，可測量感應電達 30KV 的試品，特別適合輸電線路的絕 緣測試。 |
||||
|
備注 |
以上各款機型可選內置打印機 |
||||

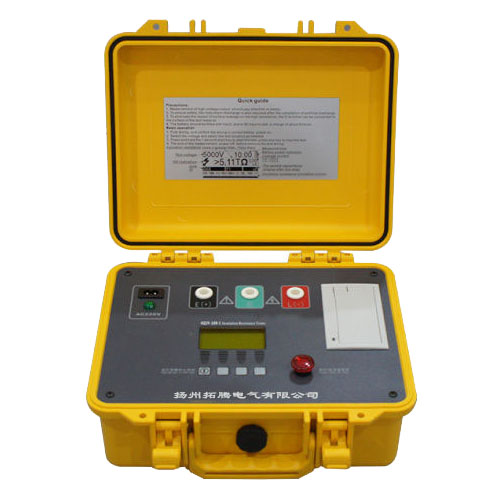

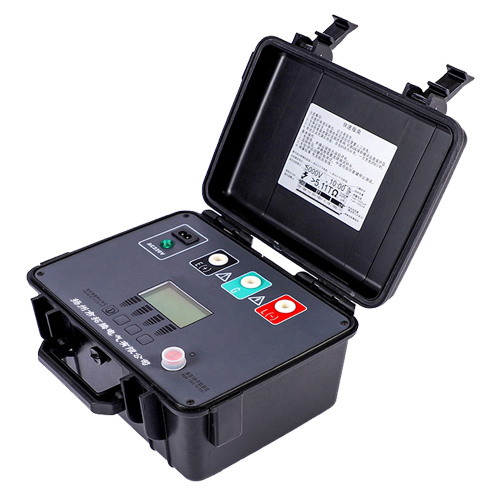

圖片
 |
 |
● 嚴格按照安全標準設計
● 絕緣電阻量程20TΩ@10kV
● 短路電流可調節，大可達3mA。
● 自動顯示極化指數（PI）,吸收比（DAR）的測試值，可測試漏電流和電容量以及介質放電測試（DD），步進電壓測試（SV），斜坡測試：儀器自動升壓，直到設定值，則合格，如果達不到，在中間有擊穿或電流過大，則不合格。
● 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。
● 被測線路交流與直流電壓測試功能，自動識別交流或直流。
● 容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電。
● 2種電源方式：使用鋰電池供電，續航時間可達6個小時。
同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。
● 全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。
● 數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響。
● 完善的保護功能，并且備熔絲燒斷提示功能。
● 數據保存功能，并可導出數據。
