SB448高精度毫秒計|442毫秒計校驗儀

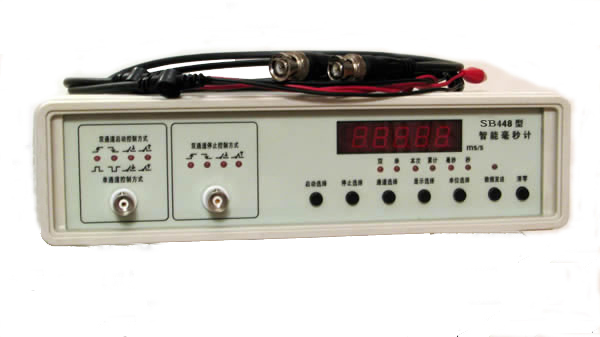

SB448(TEMS448)型毫秒計

產品介紹

     毫秒計時是電氣測試的重要內容之一，根據用戶對毫秒計時的要求，按照J(rèn)JG237-2010標準，我公司開發出SB448型智能毫秒計。本毫秒計除擁有一般智能毫秒計所擁有的功能外（計時器啟動/停止的控制方式有電位和空接點兩種形式，且兩種形式上啟動/停止控制可任意組合，利用電位控制計時器啟動/停止通道捕捉脈沖信號的脈沖寬度，計時區間無需選檔，小數點自動切換，RS-232接口，方便與PC機進行數據通信，計時誤差自動補償系統，秒計時單位）。新增交流電信號控制，更加方便用戶使用，內置通道保護電路，完全避免因控制信號誤接入時對本儀器的損壞。

本產品主要用于測量繼電器或執行裝置的從獲得命令到實際執行的間隔時間（毫秒或秒）。

產品參數

主要技術參數：

> 測量范圍：0.01 ms～99999s（可擴展至99999999999s)

>電位控制信號幅值：DC 3～250V

>平均計時誤差： ≤±0.01 ms或≤±1/10000

>分辨率：0.001ms

>電位方式輸入阻抗：＞200KΩ

>空接點方式輸出電流：0.5mA

>20種計時控制方式.

>帶RS-232接口及PC機應用程序（雙向通信）.

>可開放通信協議,方便用戶二次開發PC機應用程序.

>工作電源:AC220V±10% 50Hz

>外形尺寸:292mm×255mm×90mm

▶交流繼電器接線圖

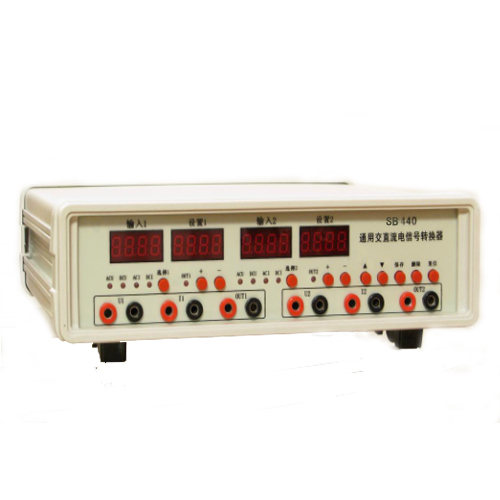

TESC440 通用交直流電信號轉換器

產品介紹

         歡迎使用我公司生產的 TESC440 通用交直流電信號轉換器，該設備可將多種電信號（交流電壓、 直流電壓、交流電流以及直流電流）轉換成 TTL 邏輯電平信號。這對于用強電信號控制弱電 設備的場合，提供了一條便利途徑。

         主要用途 TESC440 通用交直流電信號轉換器可將交流電壓、直流電壓、交流電流以及直流電流等 4 種模擬 電信號，轉換成 TTL 邏輯電平的開關信號。主要用于需用強電信號作開關控制的場合。為電 子毫秒計配套，是本產品的主要用途。就毫秒計而言，其控制計時器啟／停的信號有兩類， 一是空接點（開關）信號，二是電信號，若采用電信號控制，其毫秒計內的電信號控制通道 被設計成某一電位（直流電壓），當電信號的幅值于（或低于）這一電位時，則控制信號 有效。通常這個電位閾值在毫秒計出廠時就固定下來，普通用戶無法改變。這對用戶來說有 如下幾點不便： １. 若控制電位的閾值設置太低，則毫秒計的控制容易受到干擾；若控制電位的閾值設 置太，則用戶的較低電位的電信號又無法控制毫秒計。 ２. 由于電信號控制通道被設計成電壓型，其內阻一般都在 500K 以上。這對于電流型 的電信號而言是無法接入的。用戶若需以電流信號來控制毫秒計，則要外接電流互感器，將 電流信號轉換成電壓信號，方能控制毫秒計。 ３. 對于交流電信號，則需外加整流電路，才能接入毫秒計的電信號控制通道。 本設備可方便地解決上述所有問題TESC440 通用電信號轉換器可將任意電信號轉成標準 的 TTL 電平信號，再將該 TTL 電平信號去控制毫秒計。

       安全 TESC440 通用交直流電信號轉換器有兩套完全相同且獨立的轉換通道，其輸入端子分電壓和電流 兩種性質，由于電流信號的輸入端子的輸入阻抗很小，幾乎為零。故絕對禁止將電壓信號接 入電流輸入端子。否則會引起輸入回路短路而損壞測試設備。對于直流信號，本設備定義： 紅色端子為正極，黑色端子為負極。

產品參數

產品介紹

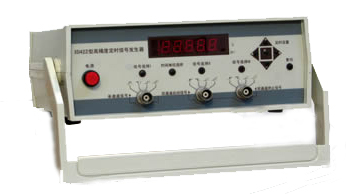

      TEMS422型精度定時信號發生器是我公司新研制的一種專用信號發生器，該信號發生器專門用于校驗各類毫秒計和毫秒計時裝置，屬國內。TEMS422型精度定時信號發生器的特點是定時精度，定時信號的組合輸出多（可達20種），可滿足毫秒計時器所有計時信號的形式要求（上沿、下沿、正脈沖、負脈沖、空接點連通、空接點斷開等）。經湖北省計量測試技術研究院使用，其定時精度（達到0.01毫秒級），重復性、一致性好,使用極其方便，是一個效的檢測計時裝置的信號源。

產品參數

● 定時范圍：0. 1～9999.9ms，0.1～9999.9s

● 分辯率：0. 1ms

● 定時精度: ＜±0.1 ms

● 輸出信號：

   電平：15V（大輸出電流10mA）；

   低電平：0V；電子開關接點容量：25mA/15V。

● 工作電源:AC220V±10% 50Hz

● 外形尺寸:292mm×255mm×90mm
